HOWO Sinotruk ko'pikli o't o'chirish mashinasi Strukturaviy printsip

Sinotruk yengil yuk mashinasi shassisi bilan jihozlangan professional ko'pikli o't o'chirish mashinasi sifatida, u o'zining ajoyib ishlab chiqarish jarayoni, ilg'or yadro texnologiyasi, ilmiy strukturaviy dizayni va keng qamrovli amaliy afzalliklari tufayli shahar yong'inlarini o'chirish, sanoat va konchilik korxonalari, neft-kimyo sanoati va boshqa stsenariylar uchun asosiy favqulodda qutqaruv uskunasiga aylandi. Quvvat chiqishi va yong'inni o'chirish samaradorligidan tortib, ishlatish qulayligigacha, ushbu Howo yengil o't o'chirish ko'pikli mashinasining har bir texnik parametri haqiqiy yong'inni qutqarish operatsiyalari ehtiyojlarini to'liq qondirish uchun professionallik va ishonchlilikni muvozanatlashtirgan holda qat'iy takomillashtirilgan.

⇒ Asosiy afzalliklari:

1. YC4E140-33 dvigateli bilan jihozlangan, 105 kVt gacha bo'lgan nominal quvvat, kuchli va barqaror quvvat chiqishini ta'minlaydi.

2. CB10/40 atmosfera bosimli yong'in pompasi bilan jihozlangan, nominal oqim tezligi 40L/s, nominal bosim 1,0MPa, maksimal so'rish chuqurligi 7m, astarlash vaqti ≤35s.

3. Suv oqimi diapazoni ≥60 m, ko'pik oqimi diapazoni ≥48 m, 360° gorizontal aylanish va -35°～70° vertikal aylanish, uzoq masofali, o'lik burchaksiz yong'inni o'chirishni ta'minlaydi.

4. PH64 halqali nasos turidagi ko'pik proporsionalizator bilan jihozlangan, aralashtirish nisbati moslashuvchan ravishda 3% dan 6% gacha sozlanishi mumkin, maksimal aralashtirish oqim tezligi 64L/s.

5. Tezda zich ko'pikli qoplama qatlamini hosil qilishi mumkin, bu esa olovni bir nechta qoplama, sovutish va bo'g'ilish mexanizmlari orqali bostiradi, kislorodni samarali ravishda ajratib turadi.

6. Qo'shimcha asboblar va kalitlar boshqaruv paneliga o'rnatilgan bo'lib, bosim o'lchagichlari, vakuum o'lchagichlari va suyuqlik darajasi displeylari aniq ko'rinib turadi, bu esa aniq ishlashni osonlashtiradi.

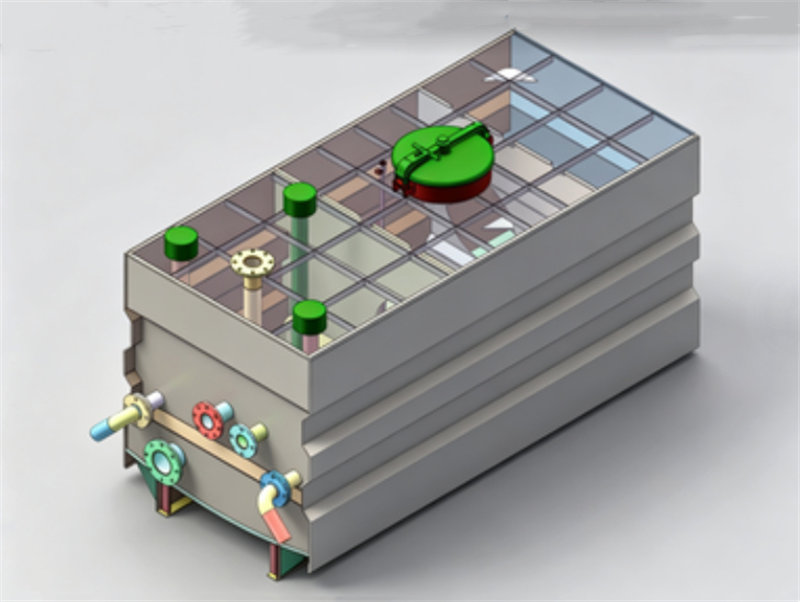

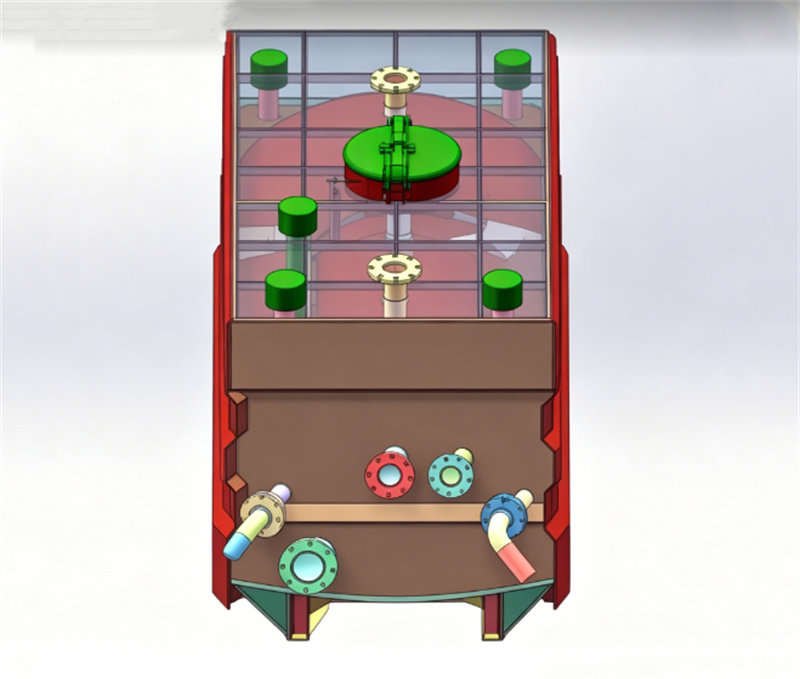

⇒ Tank korpusi:

✺Umumiy suyuqlik hajmi 4,0 kubometr, shu jumladan 3000 litr suv idishi va 1000 litr ko'pikli idish.

✺Ichki korroziyaga qarshi ishlov berilgan yuqori sifatli payvandlangan po'lat plastinkali baklar. Pastki plastinka 4 mm qalinlikda, yon va muhrlovchi plitalar 3 mm qalinlikda, yuqori plastinka esa 3 mm qalinlikdagi uglerod po'latdan yasalgan katakchali plastinka bo'lib, korroziyaga chidamlilik va strukturaviy mustahkamlikni muvozanatlashtiradi.

✺Ko'pikli idish yuqori sifatli zanglamaydigan po'latdan yasalgan bo'lib, 4 mm qalinlikdagi pastki plastinka, 3 mm qalinlikdagi yon va muhrlovchi plitalar hamda yuqori plastinkada 3 mm qalinlikdagi zanglamaydigan po'latdan yasalgan katakchali plastinka mavjud bo'lib, ko'pikning korroziyasini samarali ravishda oldini oladi.

✺Bak ish paytida suyuqlikning chayqalishining transport vositasining barqarorligiga ta'sirini kamaytirish uchun chayqalishga qarshi to'siqlar bilan jihozlangan.

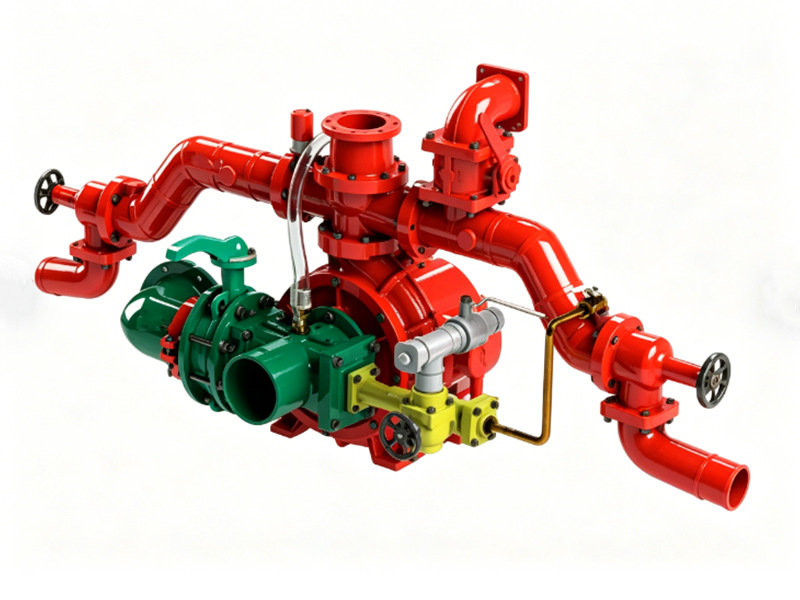

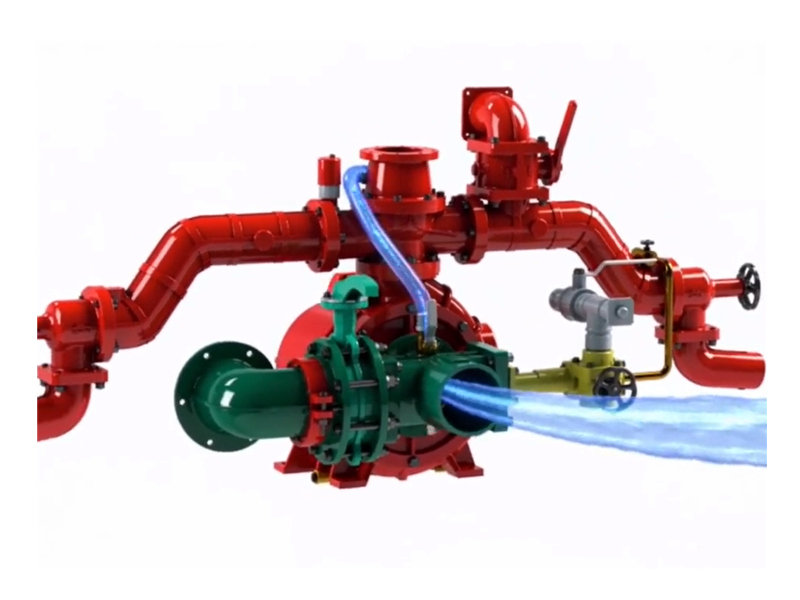

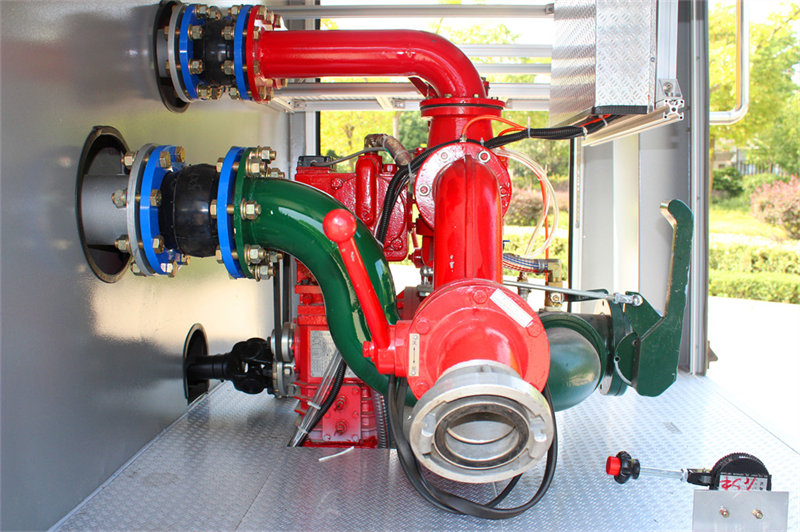

⇒ Yong'in nasosi:

✺Yuqori oqim tezligi, qisqa astarlash vaqti

✺Pistonli vakuum pompasi va orqa o'rnatilgan dizaynni qabul qiladi

✺Tez ishga tushirish va yuqori nasos samaradorligi

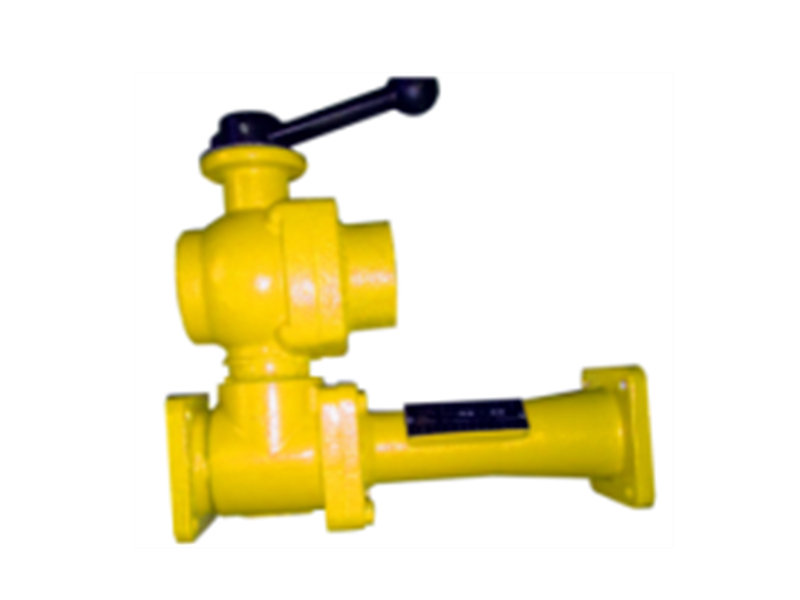

⇒ Ko'pikni taqsimlash mikseri

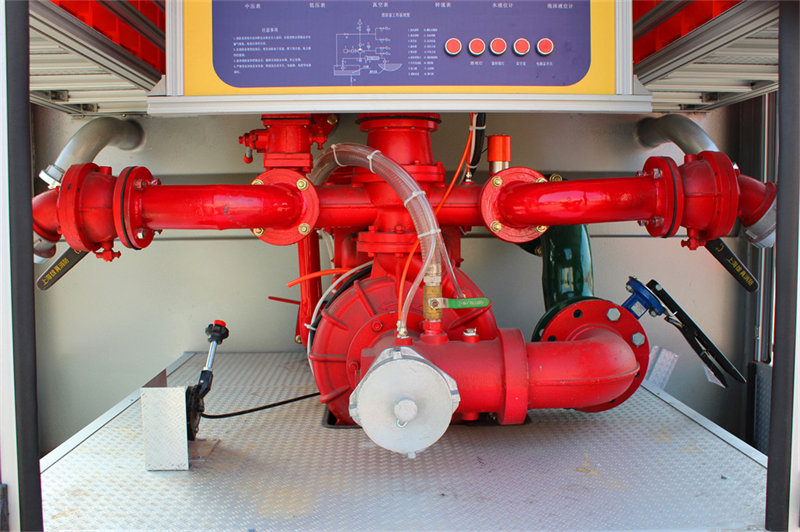

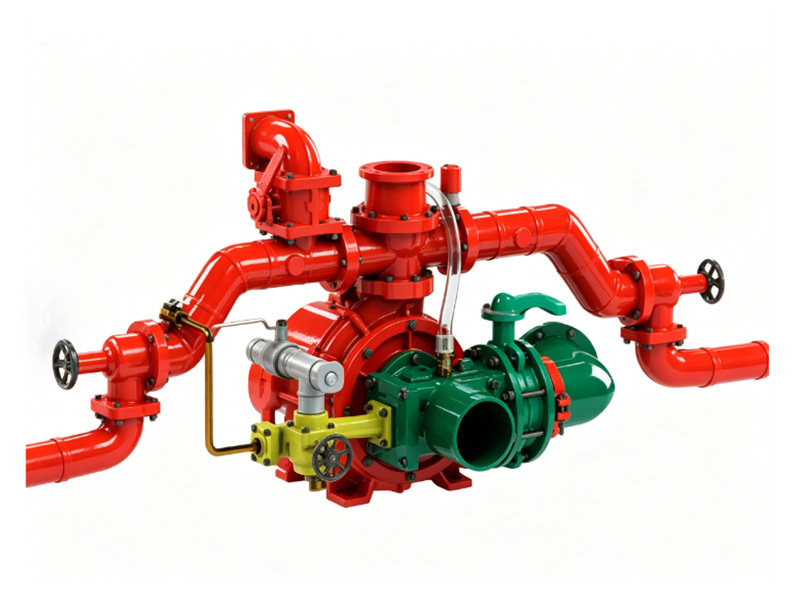

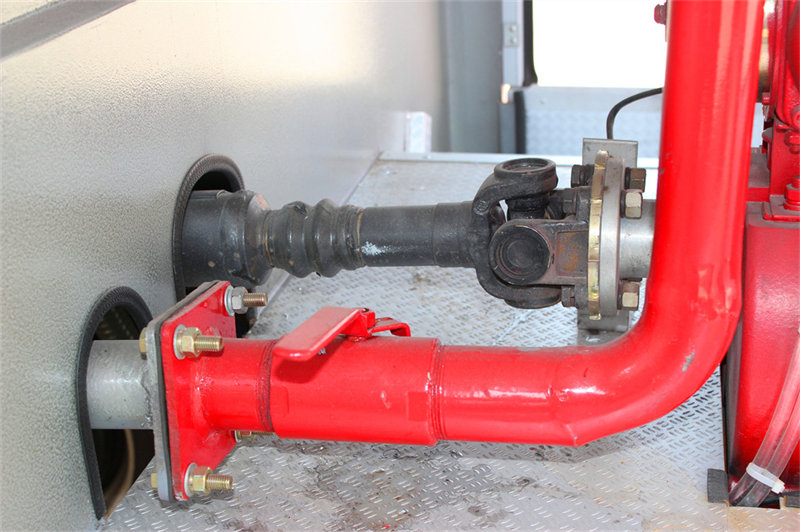

⇒ Quvur tizimini loyihalash

✺Quvur tizimi har bir komponentga flanjlar orqali ulangan choksiz po'lat quvurlardan foydalanadi.

✺Zo'r muhrlash ishlashi va korroziyaga chidamliligi suv va ko'pikning oqmasligini ta'minlaydi.

✺Tank chiqish quvurlari, tashqi kirish quvurlari, chiqish quvurlari va in'ektsiya quvurlarining joylashuvi oqilona.

✺DN125 rezervuarining chiqish trubkasi qo'lda boshqariladigan kapalak klapani va ishonchli ulanish uchun egiluvchan birikma bilan jihozlangan.
