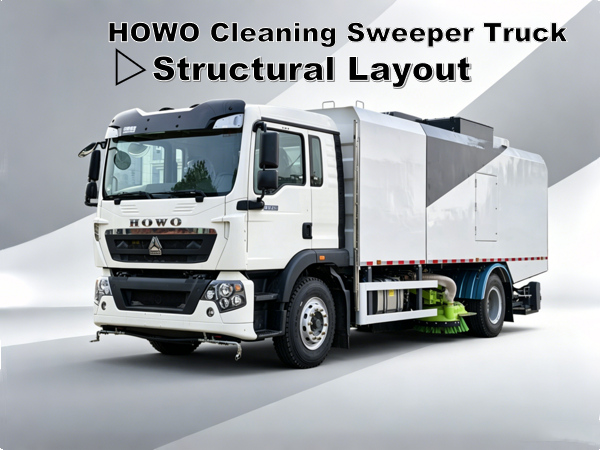

HOWO tozalash supurgi yuk mashinasining strukturaviy joylashuvi

HOWO tozalash supurgi yuk mashinalari zamonaviy sanitariya operatsiyalari uchun asosiy ixtisoslashgan uskunalar bo'lib, supurish, changyutgich bilan tozalash, yuqori bosimli yuvish va yo'l qoplamasini tozalashni o'z ichiga oladi. Ular bitta operatsiyada bir nechta vazifalarni, jumladan, yo'l chiqindilarini supurish, changni bostirish va yo'l chetidagi toshlarni yuvishni bajarishi mumkin. Ular yo'l changini samarali ravishda bostiradi, havo sifatini yaxshilaydi va shaharlarning normallashtirilgan va takomillashtirilgan sanitariya va uzoq muddatli ekologik muhitini boshqarishga hissa qo'shadi.

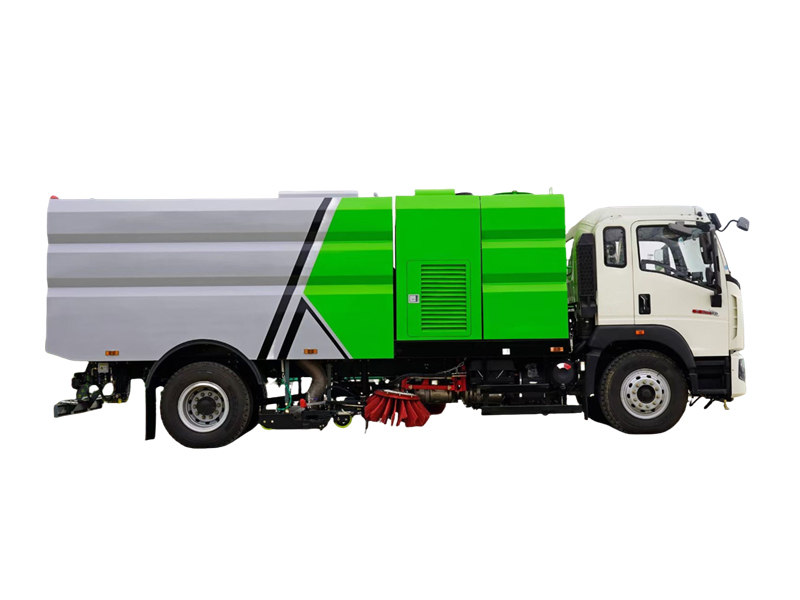

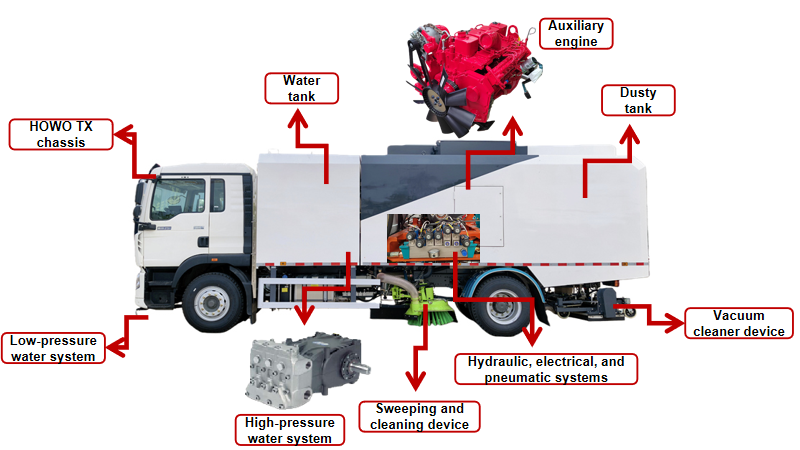

⇒ Avtomobilning umumiy joylashuv diagrammasi:

HOWO tozalash supurgi yuk mashinasining joylashuv diagrammasi shuni ko'rsatadiki, ustki tuzilish kuzov yig'masi, shassi platformasi, supurish va yuvish moslamasi, chang yig'ish moslamasi, quvvat tizimi, yuqori bosimli suv tizimi, past bosimli suv tizimi, purkash tizimi, gidravlik tizim, elektr tizimi va havo tizimidan iborat. Ishchi qurilma ikkita supurish diskining markaziy joylashuvini, markaziy joylashgan keng so'rish naychasini va V shaklidagi purkagichni qo'llaydi.

1. Tank yig'ilishining optimallashtirish sxemasi:

● Toza suv baklari mustaqil ravishda quvvat tizimining oldida joylashgan bo'lib, quvvat tizimi shovqini va elektromagnit nurlanishning kabinaga ta'sirini kamaytiradi.

● Toza suv idishining yana bir qismi axlat qutisiga o'rnatilgan bo'lib, bu joydan foydalanishni yaxshilaydi va axlat qutisi hajmini 6 m³ ga, suv idishi hajmini esa 5 m³ ga oshiradi.

● Tez chayish va o'zini o'zi tozalash uchun axlat qutisi ichiga yuqori oqim tezligiga ega, yuqori bosimli nozullar o'rnatilgan.

● Toza suv idishi ham, axlat qutisi ham zanglamaydigan po'latdan yasalgan bo'lib, korroziyaga chidamliligi yuqori va strukturaviy komponentlarning xizmat muddati uzaytiriladi.

● Uchburchak egilish dizayni va yuqori qismidagi bukilgan qirrasi o'tkir burchaklardan qochadi, natijada yangi va nafis umumiy ko'rinishga ega bo'ladi.

2. Adaptiv boshqaruv supurish moslamasi:

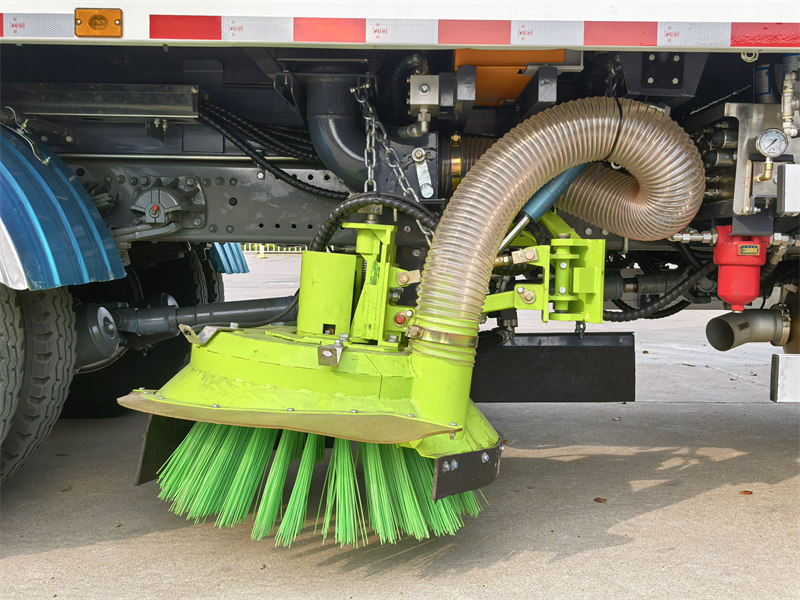

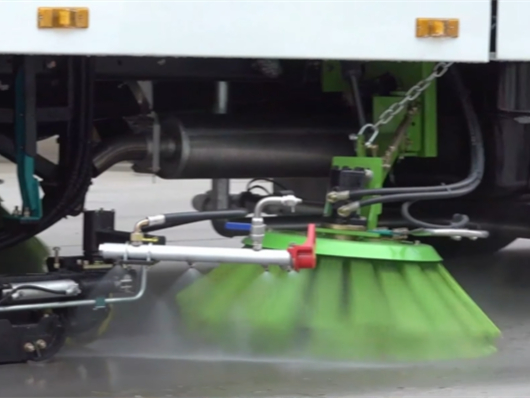

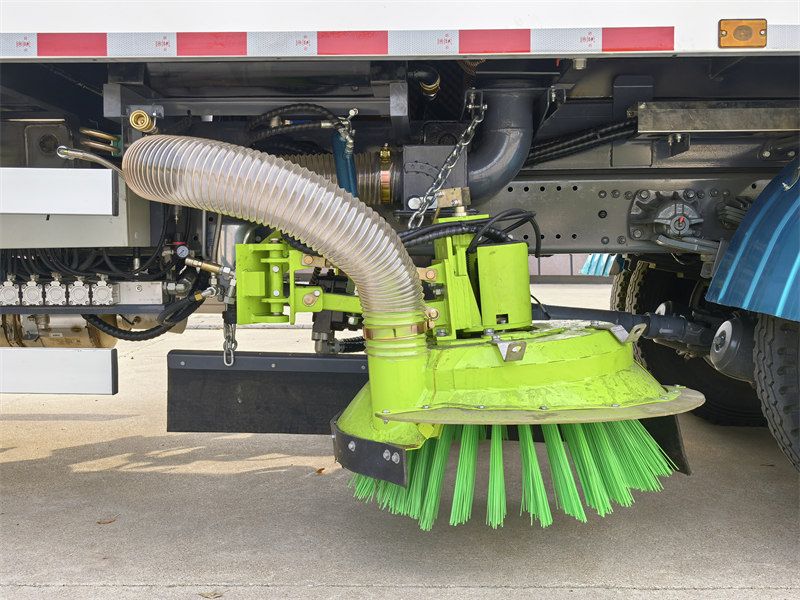

● To'qnashuvning oldini olish dizayni: Chap va o'ng supurish disklari va purkagich paneli tuzilishi avtomatik to'siqlardan himoya qilish va qayta o'rnatish funktsiyalariga ega, bu esa mustahkam to'siqlardan avtomatik ravishda qochish imkonini beradi.

● Yuqori aşınmaya bardoshli cho'tkalar: Polipropilen, polietilen xom ashyosi, noorganik plomba moddalari va ularning qo'shimchalarining nisbatlarini sozlash orqali ajoyib ishqalanish va aşınmaya bardoshli tukli formula ishlab chiqildi va ishlab chiqildi.

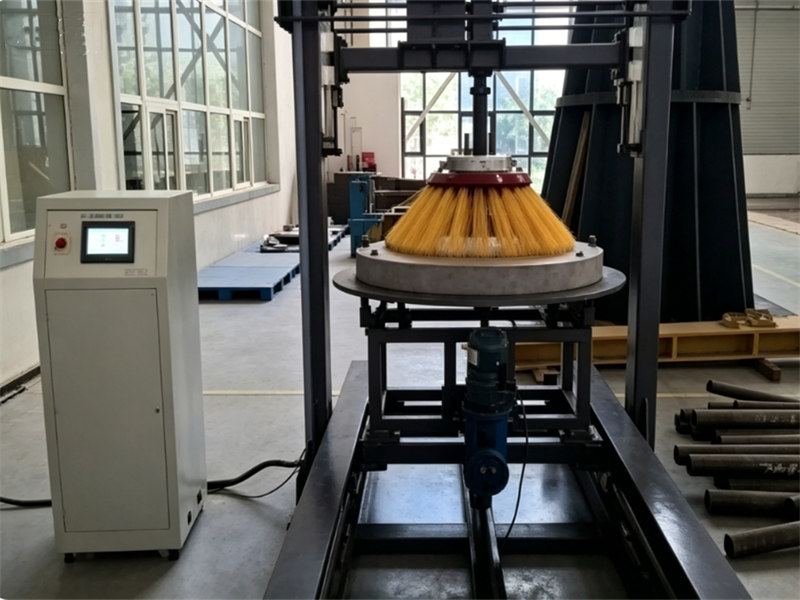

Shu bilan birga, har bir eksperimental formulada ishlash sinovlari o'tkazildi. Neylon asosidagi cho'tka tuklari xizmat muddatini 100% ga oshirdi, bu esa foydalanuvchilarning operatsion xarajatlarini 50% ga kamaytirdi.

3. Yuqori samarali chang yig'ish moslamasi:

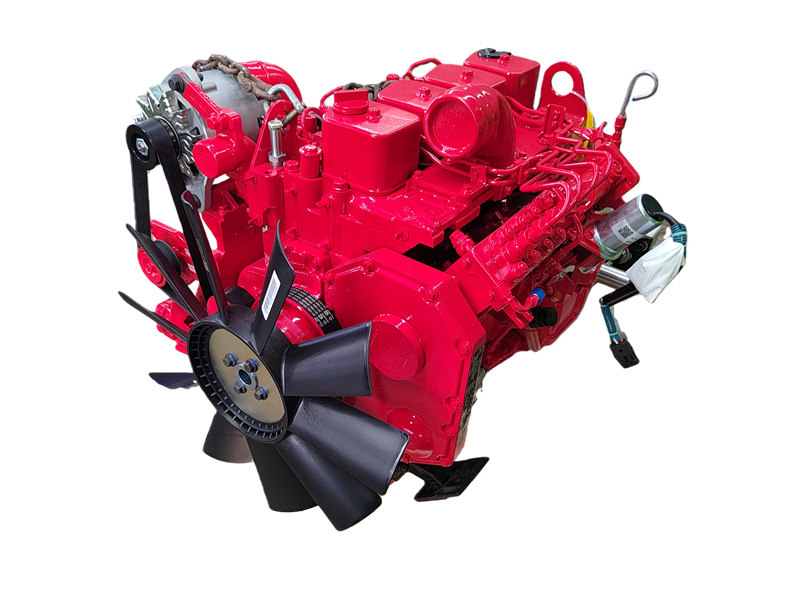

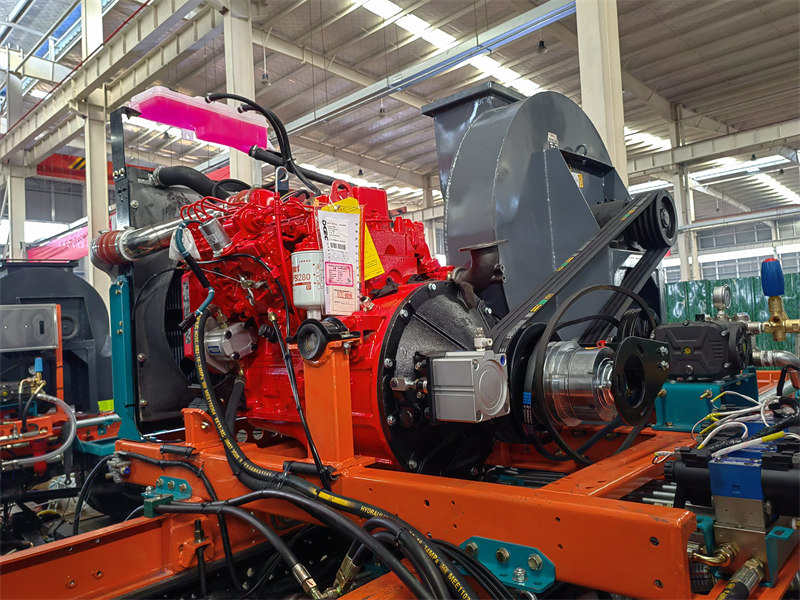

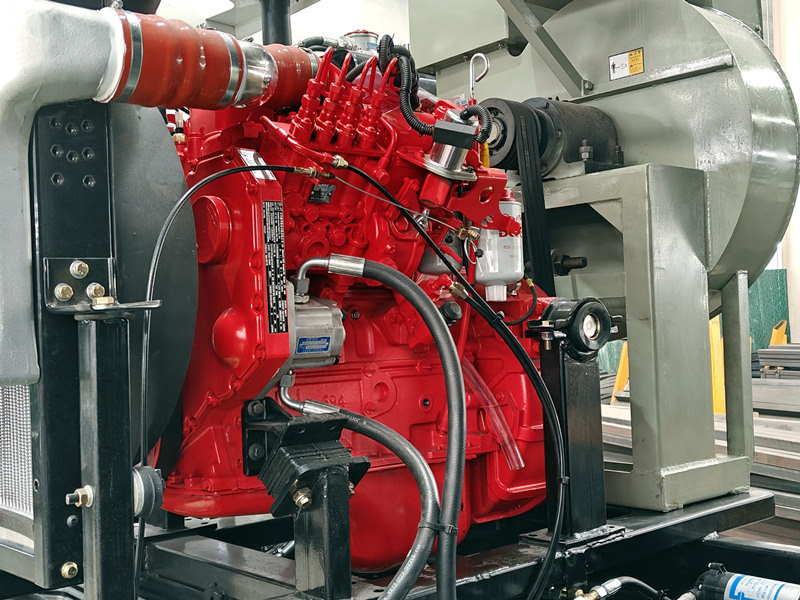

● Asosiy quvvat manbai, yordamchi dvigatel:

Havo kanallari tizimi supurgi pnevmatik tashish tizimining asosi hisoblanadi. U 3 ta asosiy qismdan iborat: so'rish naychasi, korpus kanali va ventilyator, bu esa chiqindilarning so'rish kuchini belgilaydi.

● Yuqori samarali so'rish stakani:

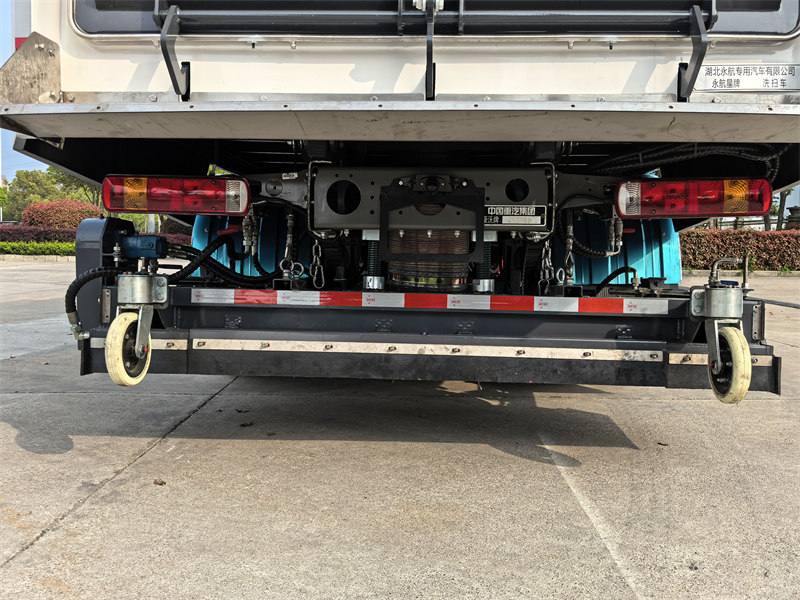

♦ Chang yig'ish moslamasi transport vositasining orqa o'qi oldida joylashgan bo'lib, suzuvchi so'rish moslamasi + ikkita havo o'tkazgichli tuzilmadan foydalanadi.

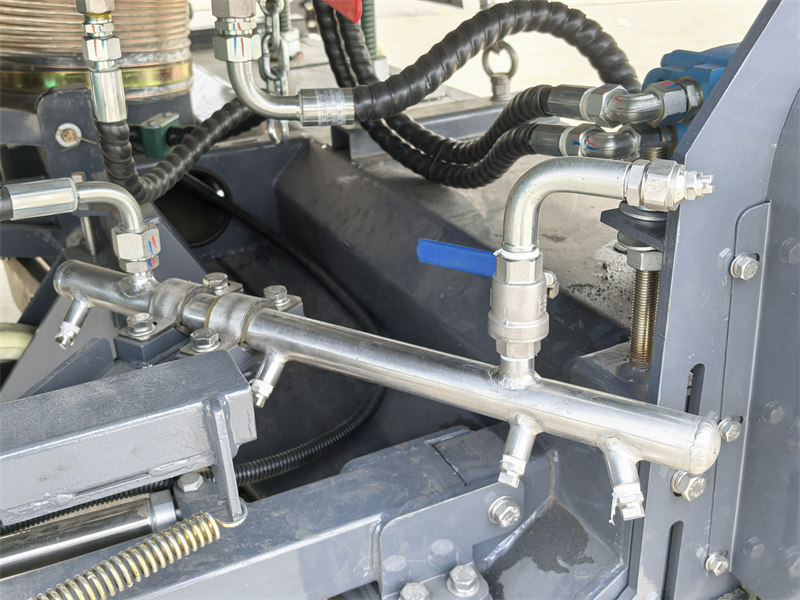

♦ U keng so'rish kengligiga ega va ichki qismida yuqori bosimli suv purkagich paneli, chap va o'ng suv purkagich panellari mavjud.

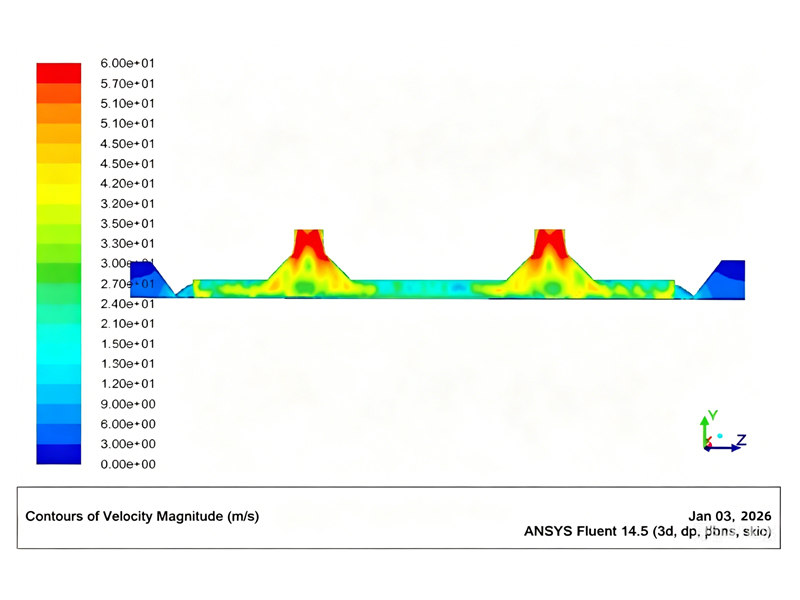

♦ So'rish naychasi ichidagi optimallashtirilgan havo oqimi va tuzilishi orqali so'rish quvvati oshiriladi, natijada kuchli so'rish va 98% tozalash samaradorligi ta'minlanadi.

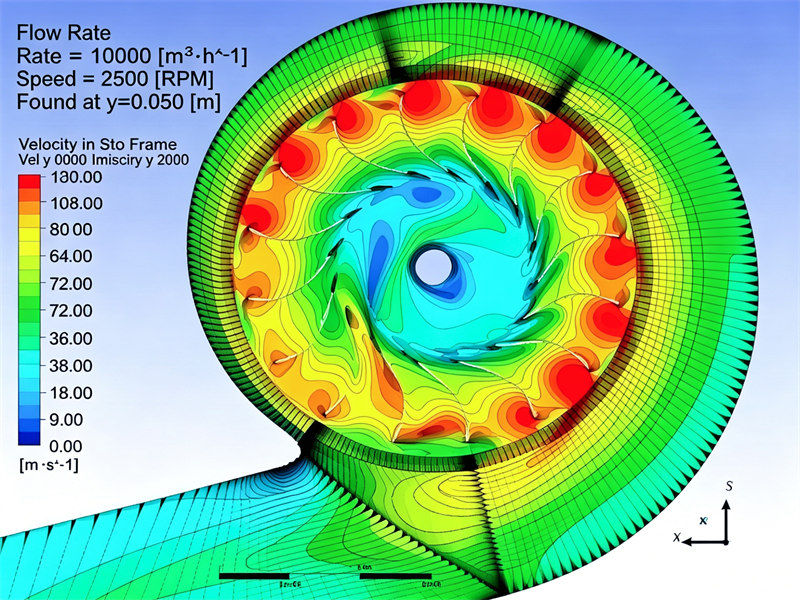

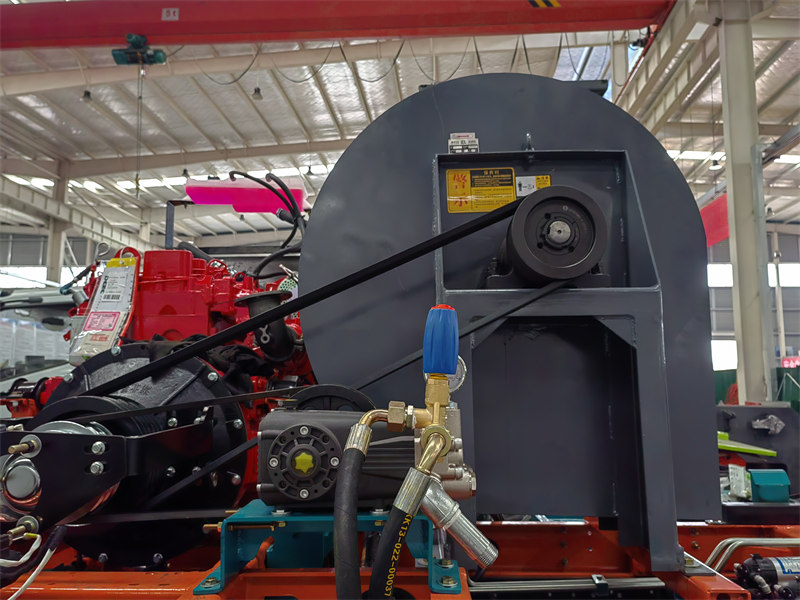

● Santrifüjli ventilyator:

♦ O'z-o'zidan ishlab chiqilgan yuqori bosimli santrifüjli ventilyatordan foydalangan holda, maksimal havo oqimi soatiga 12000 m³ ga etadi.

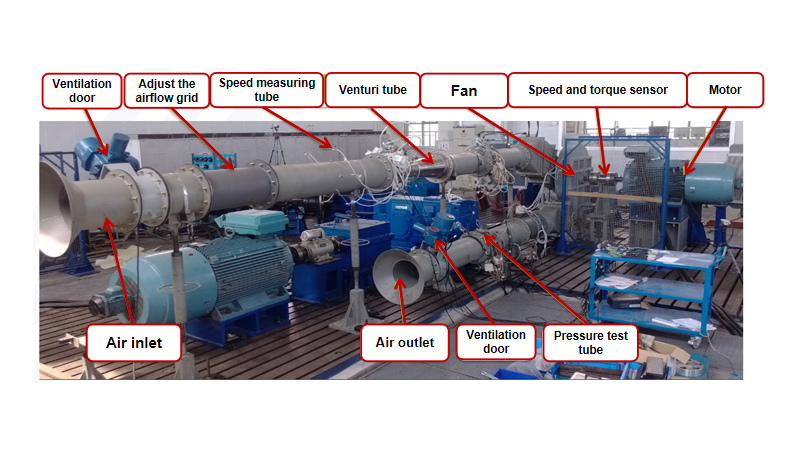

♦ Ventilyator yuqori umumiy bosim va yuqori samaradorlikka ega bo'lib, mexanik samaradorlikni 15% dan ortiqqa va havo bosimini 25% ga oshiradi.

♦ Pichoqlar maxsus po'latdan yasalgan va ularning noyob pichoq shakli ularni aşınmaya juda chidamli qiladi.

4. Xavfsiz va ishonchli yuqori bosimli suv tizimi:

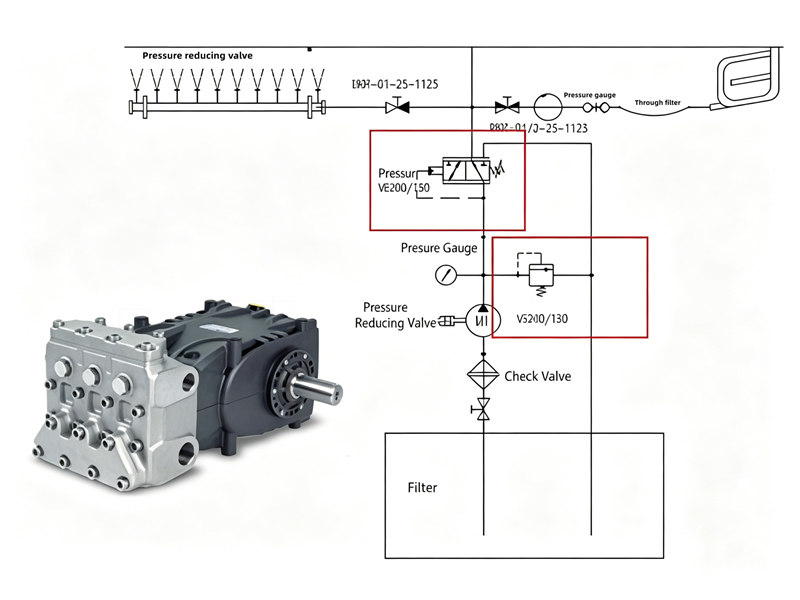

● Yuqori bosimli suv tizimi ikki tomonlama ortiqcha bosimdan himoya xususiyatiga ega:

♦ Birinchi himoya darajasi 5MPa ga o'rnatilgan tushirish klapani orqali erishiladi.

♦ Ikkinchi himoya darajasi 7MPa ga o'rnatilgan ortiqcha oqim klapani orqali erishiladi.

Qo'lda ushlab turiladigan purkagich tabancasi purkash rejimidan yopiq rejimga to'satdan o'tganda, tizim bosimi to'satdan ko'tariladi. Yuk tushirish klapani javob berishga ulgurmasligi mumkin, bu vaqtda xavfsizlik klapani darhol ochiladi, bu esa suv nasosi va boshqa suv tizimi komponentlarining xavfsizroq va ishonchliroq ishlashini ta'minlaydi.

● Pnevmatik quvurlarni tozalash funktsiyasi:

♦ Yuqori bosimli suv tizimi qishki past haroratlarda suv tizimi komponentlarining muzlashini oldini olish uchun tez ulanadigan muzlatishga qarshi suv puflash moslamasi interfeysi bilan jihozlangan.

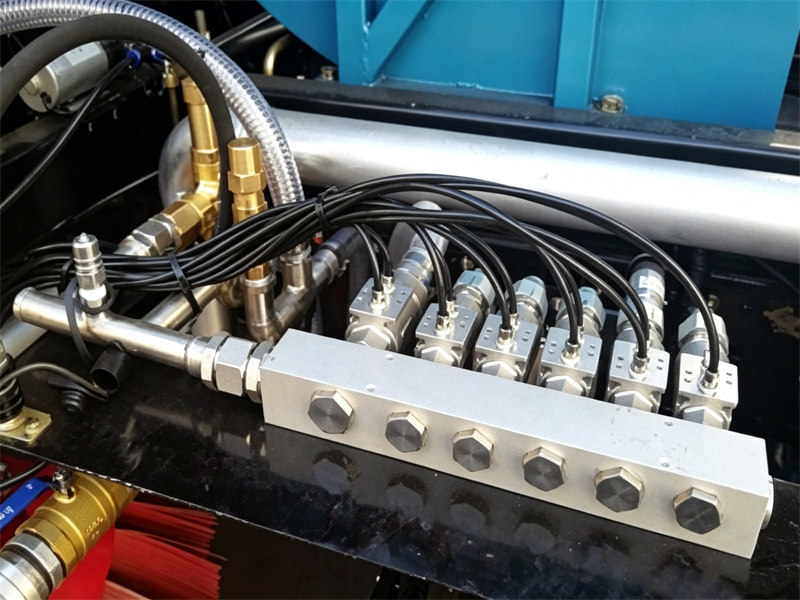

♦ Yuqori bosimli suv taqsimlash klapani pnevmatik integratsiyalashgan suv klapan yig'indisidan foydalanadi, uni saqlash oson va juda ishonchli.

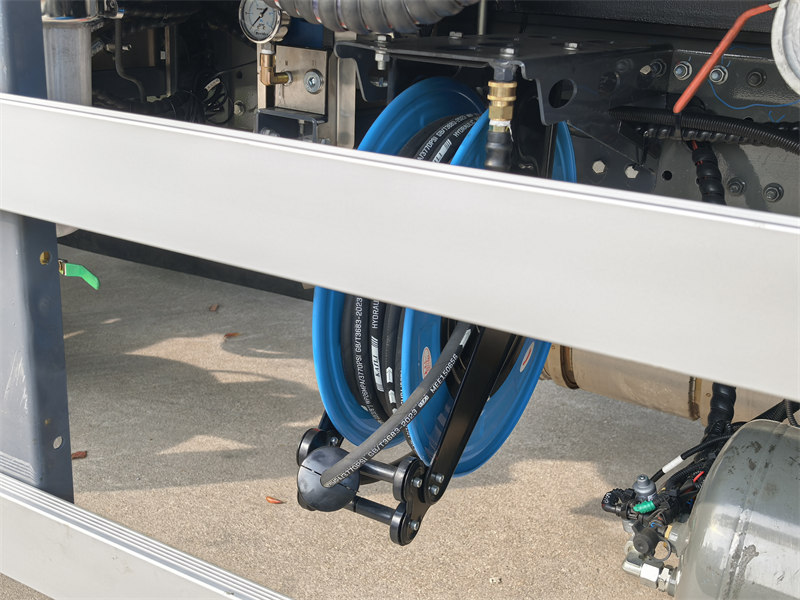

♦ Avtomatik shlang g'altagi va yuqori bosimli suv tabancasi bilan jihozlangan bo'lib, u maqsadli tozalash va transport vositalariga texnik xizmat ko'rsatishni amalga oshirishi mumkin.

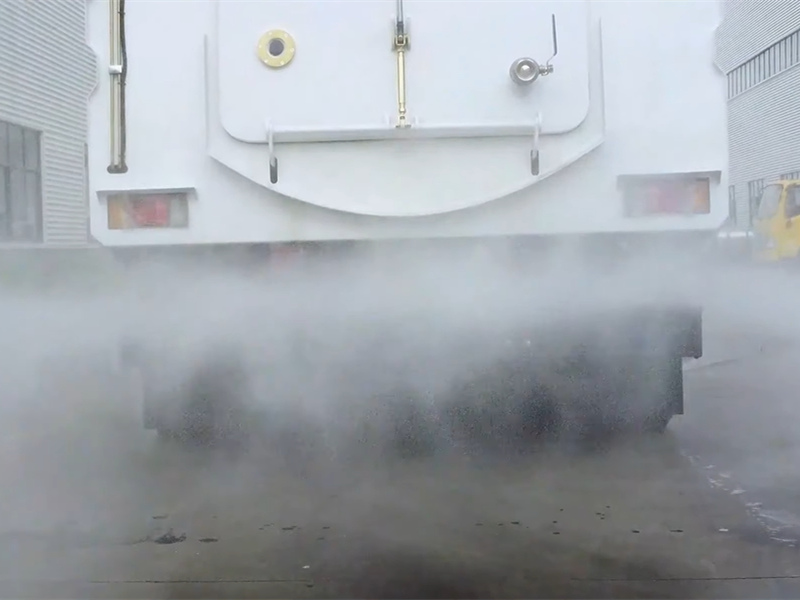

♦ Changni bostirish uchun transport vositasining orqa tomoniga orqa purkash tizimi o'rnatilgan.
