Ishonchli yuk mashinasiga o'rnatilgan kranlar: komponentlar va aniq mahorat

Yuk mashinasiga o'rnatilgan kranlarning ko'plab xaridorlari faqat tonnaj va narxni taqqoslashadi, ammo ular ko'pincha muhim omilni e'tiborsiz qoldiradilar. Kran minglab funt og'irlikdagi yuklarni ko'taradi; har bir ko'tarish, teleskoplash va ag'darish operatsiyasi umumiy aniqlik va ishlab chiqarish mahoratini sinovdan o'tkazadi.

Agar strukturaviy komponentlar ishlov berishda og'ishlarga duch kelsa, payvandlash kuchi yetarli bo'lmasa yoki gidravlik armatura sifati juda farq qilsa, jib teleskopining tiqilib qolishi va yukning siljishi kabi kichik muammolar paydo bo'lishi mumkin. Eng yomoni, strukturaviy deformatsiya va komponentlarning yorilishi yuzaga kelishi mumkin, bu esa jiddiy xavfsizlik xavflarini keltirib chiqaradi.

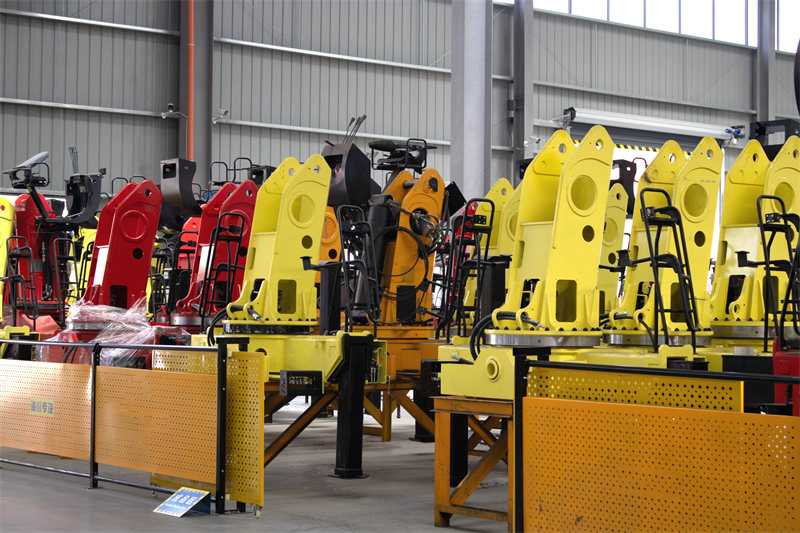

Ishonchli kran hech qachon po'lat plitalar va ehtiyot qismlarni oddiy yig'ish emas. U butun ishlab chiqarish zanjiri bo'ylab qat'iy standartlar asosida qurilgan: plastinka kesish, bükme va ishlov berish, robotlashtirilgan payvandlash, gidravlik tizimni tanlash va sirt qoplamasi.

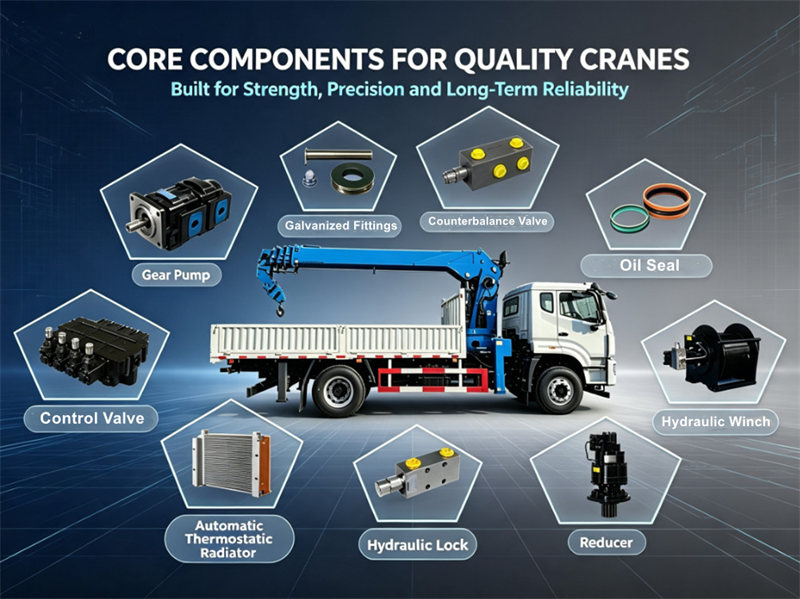

⚙ Asosiy kran komponentlarini yetkazib berish:

▣ Tishli nasos:

Biz taniqli Xitoy brendlarining gidravlik tishli nasoslarini qabul qilamiz. Ushbu ikki tomonlama quyma temir tishli nasos yon plastinka konstruktsiyasi, patentlangan suzuvchi eksenel klirens kompensatsiyasi va radial muvozanat texnologiyasi, shuningdek, DU o'z-o'zini moylaydigan vtulkalarga ega. U yuqori hajmli samaradorlik, yuqori ish bosimi, kuchli tebranish qarshiligi, a'lo darajadagi yuqori haroratga chidamlilik va uzaytirilgan xizmat muddatini ta'minlaydi.

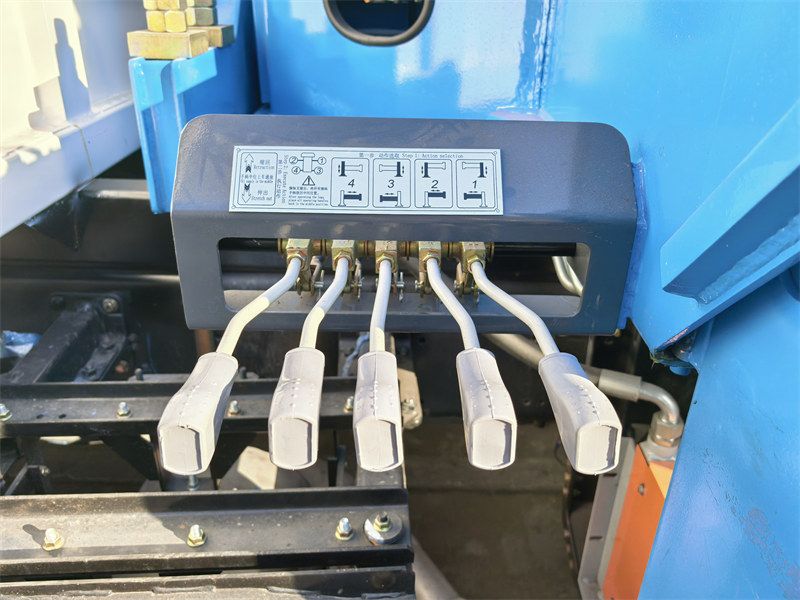

▣ Boshqaruv klapani:

Harakat boshqaruvlari, haydovchi boshqaruvlari, gidravlik komponentlar va metall materiallarni tadqiq qilish va qo'llashga ixtisoslashgan nufuzli Xitoy ishlab chiqaruvchisi tomonidan yetkazib beriladi. U uzoq muddatli ish paytida aniq harakatni boshqarishni va barqaror, ishonchli kran ishlashini ta'minlaydi hamda yuk talablariga muvofiq chiqishni dinamik ravishda sozlaydi.

▣ Shlangi qulf:

Xitoyning yetakchi gidravlik komponentlar va mashinalar ishlab chiqaruvchilaridan biridan yetkazib beriladi. XCMG va Lovol kabi yirik mahalliy korxonalar uchun asosiy strategik yetkazib beruvchi sifatida yetkazib beruvchi ISO9001, ISO14001, OHSAS18001 va Yevropa Ittifoqining CE sertifikatlarini oldi va to'liq gidravlik quvvat tizimi yechimlarini taqdim etdi.

▣ Shlangi ledjer:

1.Baraban payvandlangan konstruktsiyani qo'llaydi, bu esa yuqori mustahkamlik va mijozlarning turli talablariga moslashuvchanlikni ta'minlaydi.

2.Tormoz prujinalari ilg'or ishlab chiqarish jarayonlariga ega import qilingan nemis disk prujinalaridan foydalanadi.

3. Issiqlik bilan ishlov berish bir xil mikrotuzilma va izchil ishlash uchun austempering (bainitni o'chirish) dan foydalanadi. Prujinalar yuqori mustahkamlik, yaxshi qattiqlik va ajoyib yorilishga chidamlilik bilan ajralib turadi; ichki bainit tuzilishi uzoqroq xizmat qilish muddatini ta'minlaydi. Aniq blanking uskunalari yuqori o'lchov aniqligi va mahsulot sifatini ta'minlaydi.

4. Redüktörler yuqori mustahkamlik va yaxshi chidamlilik uchun karbonitridlash orqali söndürme orqali ishlov berilgan 20CrMnTi po'latdan yasalgan. Shlangi tormozlar uchun muhrlar Hansheng tomonidan yetkazib beriladi, bu ishonchli ishlash va uzoq xizmat muddatini ta'minlaydi. U teng yuk taqsimoti va yuqori yuk ko'tarish qobiliyatiga ega NGB sayyoraviy kamaytirish tizimi bilan jihozlangan.

▣ Galvanizli armatura:

Kran yordamchi armaturalari galvanizli qismlarga yangilandi, bu korroziyaga va zangga chidamliligini sezilarli darajada oshiradi va komponentlarning xizmat muddatini uzaytiradi. Galvanizli sirtlar zang dog'lari yoki tomchilab turgan dog'larsiz bir xil, yorqin va toza qoplamaga ega bo'lib, kranning umumiy ko'rinishini yaxshilaydi.

▣ Import qilingan moy muhrlari:

Shilinglar Buyuk Britaniyadan import qilingan ilg'or muhrlash texnologiyasi va yuqori samarali Hallit moy muhrlarini qo'llaydi, bu esa ajoyib muhrlash effekti, barqaror ishlash va uzoq xizmat muddatini ta'minlaydi.

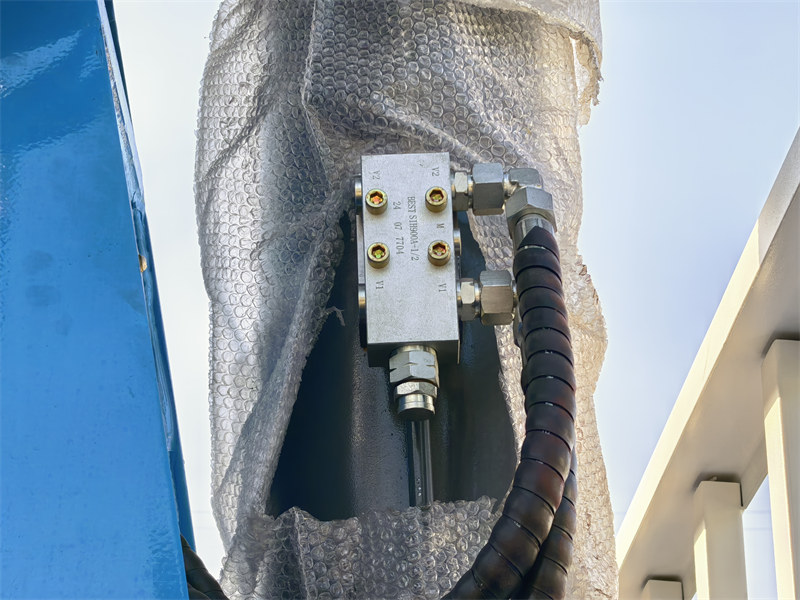

▣ Qarama-qarshi muvozanat klapani:

Bu og'ir yuk ko'taruvchi bomni ushlab turish va osma yukni ko'tarish paytida samarali mikro oqish qulflanishiga erishadi. Bu asosiy va ikkilamchi bomlarning sekin cho'kishi va bomning kutilmaganda siljishining oldini oladi. Bom silkinish yoki tebranmasdan silliq ko'tariladi va tushadi, ichki oqish, moy oqish va beqaror harakat tezligi xavfi kam.

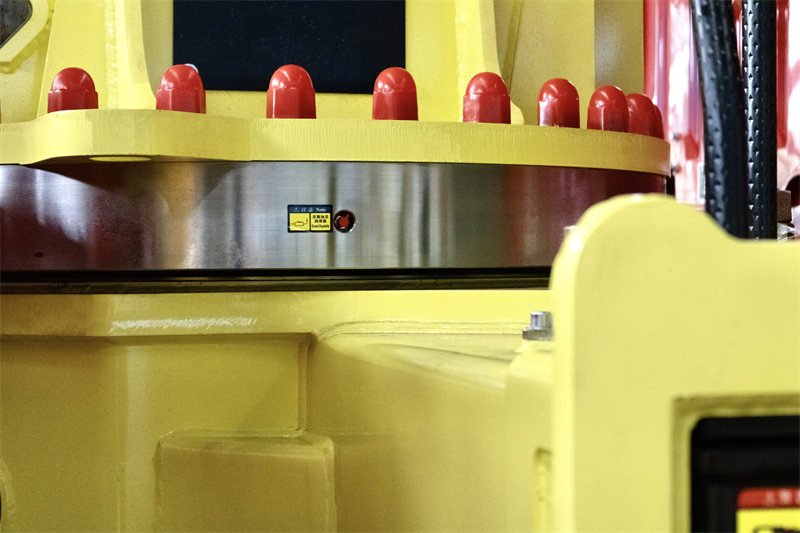

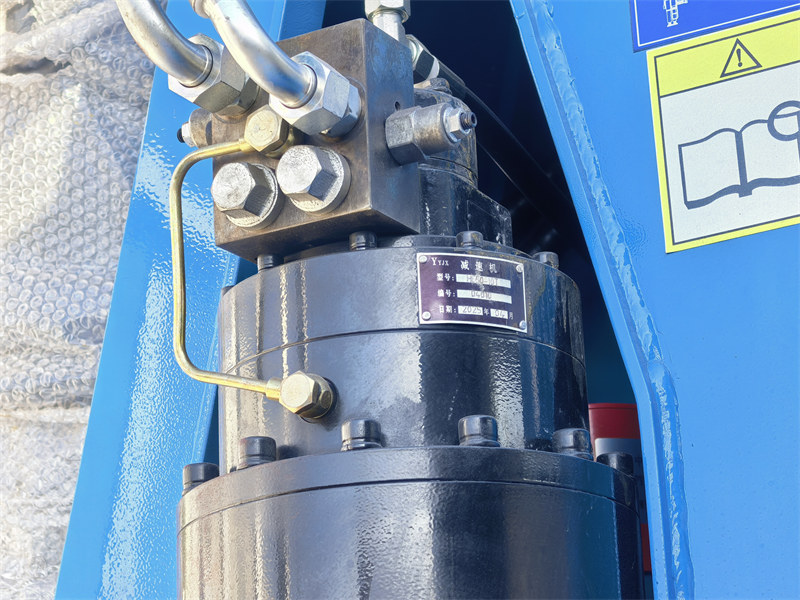

▣ Kamaytirgich:

1. Ringli tishli g'ildiraklar korpuslari va sayyora tashuvchilari zich mikrotuzilma va yuqori mustahkamlik uchun aniq zarb qilish orqali ishlab chiqariladi.

2. Tormoz prujinalari import qilingan disk prujinalarini ham qabul qiladi.

3. Redüktörler yuqori mustahkamlik va yaxshi chidamlilik uchun karbonitridli söndürme ishlovi bilan 20CrMnTi po'latdan yasalgan. Shlangi tormoz muhrlari ishonchli ishlash va uzoq xizmat muddatiga ega Hansheng mahsulotlaridir.

4. Yuqori yuk ko'tarish qobiliyatini amalga oshirish uchun teng yuk taqsimoti bilan NGB sayyoraviy kamayishi qo'llaniladi.

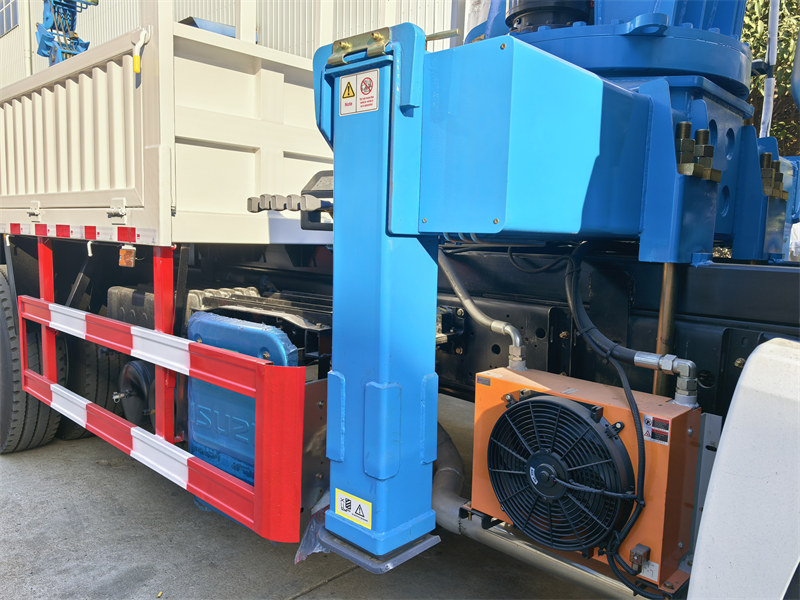

▣ Avtomatik termostatik radiator:

1. Tez-tez qo'lda almashtirishni bartaraf etuvchi, avtomatik haroratni boshqarishga ega katta qismli avtomatik termostatik radiator.

2. Yuqori samarali issiqlik almashinuvi tuzilishi gidravlik moyning yetarli issiqlik tarqalishini ta'minlaydi va gidravlik suyuqlikning termal oksidlanishi va yomonlashishini oldini oladi.

3. Bu moy almashtirish oralig'ini uzaytiradi, muhrning qarishi, gidravlik klapanning yopishishi va moyning haddan tashqari harorati tufayli nasos/motorning aşınması kabi nosozliklarning oldini oladi va butun uskunaning xizmat muddatini va ish ishonchliligini oshiradi.

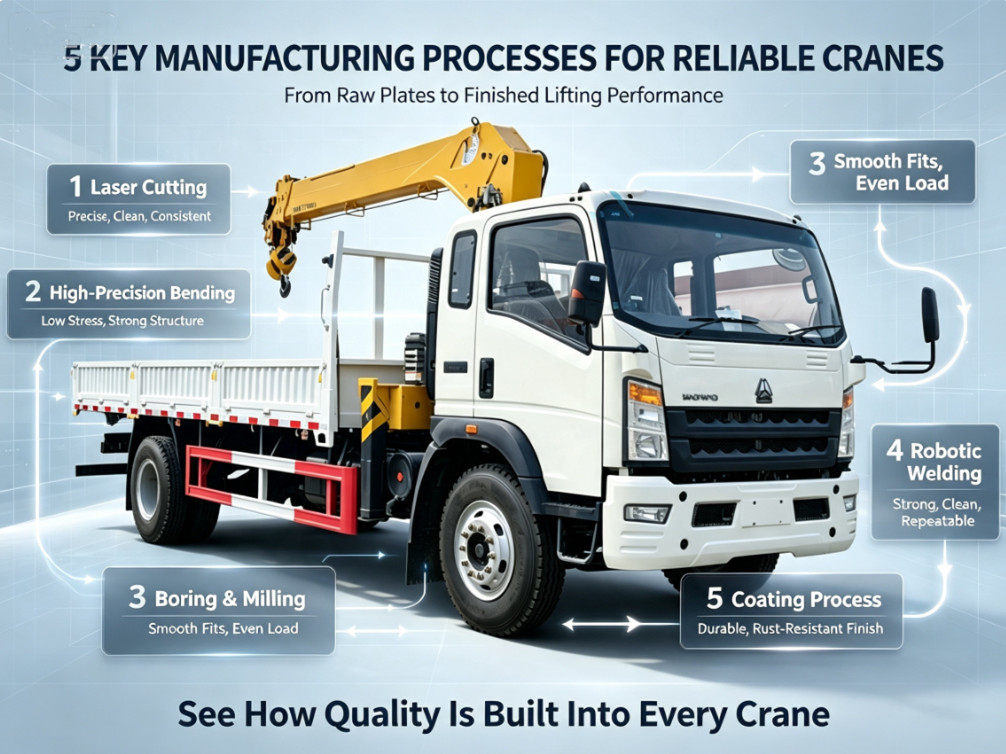

⚙Yuqori sifatli yuk mashinasiga o'rnatilgan kranlar uchun beshta muhim ishlab chiqarish jarayoni:

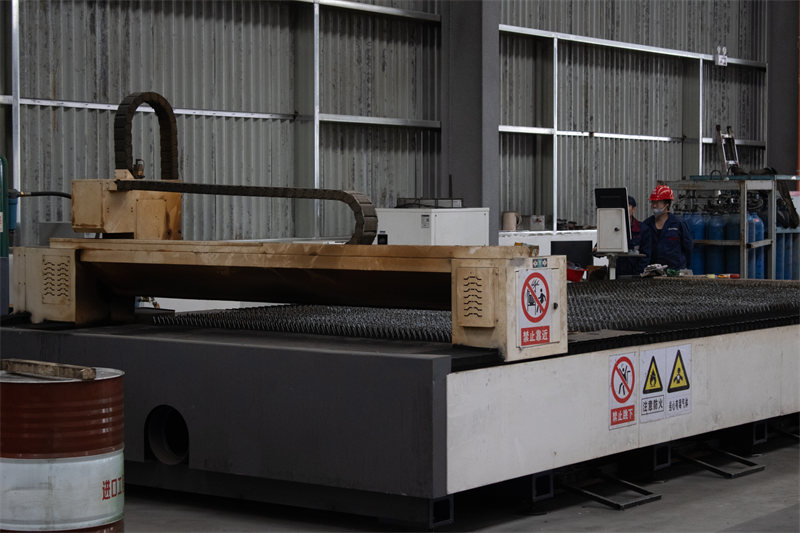

▣ Lazer bilan kesish:

♦ Yuk mashinasiga o'rnatilgan kranlar uchun barcha yupqa va o'rta qalinlikdagi plastinka komponentlarini qoplaydi.

♦ Bitta mashina bir nechta dasturlarni qayta ishlaydi va ikkilamchi ishlov berishni bartaraf etadi.

♦ U murakkab maxsus shakllarni, kichik yumaloq teshiklarni, o'tkir burchaklarni, ichi bo'sh naqshlarni va murakkab egri profillarni qayta ishlaydi.

♦ Kesilgan qirralar vertikal va silliq, dog'lar va burmalarsiz. Plitalar deformatsiyasiz qoladi; yupqa choyshablar, yupqa zanglamaydigan po'lat va alyuminiy panellar kesilgandan keyin egilmasdan yoki buralmasdan tekis qoladi.

♦ Kesilgan plastinka qirralari rang o'zgarishiga va zanglashga qarshi turadi.

♦ Lazer bilan kesilgan kesimlarni tozalash oksidlanishni minimallashtiradi, keyingi bo'yash, bükme va payvandlash operatsiyalarini osonlashtiradi.

♦ Ajoyib o'lchovli mustahkamlik: yuzlab yoki minglab ommaviy ishlab chiqarilgan qismlar inson xatosisiz bir xil o'lcham va konturlarga ega.

♦ Robot payvandlash va standartlashtirilgan yig'ish liniyalari uchun yopiq pastadirli aniqlik tizimini yaratish uchun juda mos keladi.

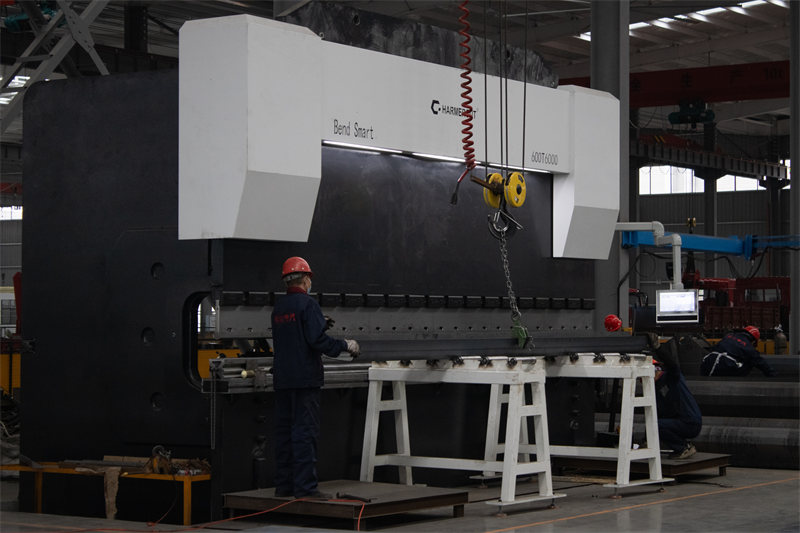

▣ Yuqori aniqlikdagi bükme:

♦ Yuqori aniqlikdagi bükme past qoldiq kuchlanish bilan tekis panellarni ta'minlaydi, bu esa strukturaviy mustahkamlikni oshiradi va yuk ko'taruvchi bom komponentlarining deformatsiyasi va yorilishining oldini oladi.

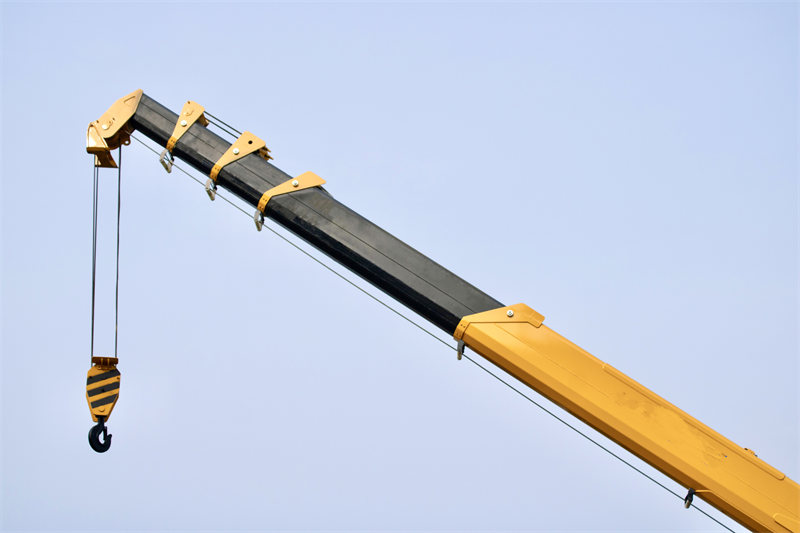

♦ Bom naychasining bardoshliligi ±1 mm ichida boshqariladi, bu esa silliqroq teleskoplash uchun minimal bo'shliqqa va tebranish yoki yopishishni kamaytirishga olib keladi.

♦ Bom naychalarining yuqori aniqligi uskunalarni yangilash orqali dizayndagi ajratilgan tolerantliklarni samarali ravishda kamaytirish imkonini beradi.

♦ Har bir bom qismining bardoshliligi oddiy ishlov berishga nisbatan 4 mm ga kamaytirilishi mumkin, bu esa bomni ancha yumshoqroq cho'zish va tortib olish imkonini beradi.

♦ Bom qismlari orasiga mahkamroq o'rnatish yuk ko'tarish paytida kuchliroq o'zaro bog'lanish kuchini yaratadi. Koaksiallik, simmetriya va tekislikni optimallashtiradi; egilgan yuzalar zerikishdan keyin tekis va toza bo'lib, yuqori konsentriklikka ega bo'ladi.

♦ Malumot ma'lumotlarining og'ishi natijasida yuzaga keladigan ofset pin vallari va teshiklarining, notekis stress taqsimotining va erta yorilishning oldini oladi.

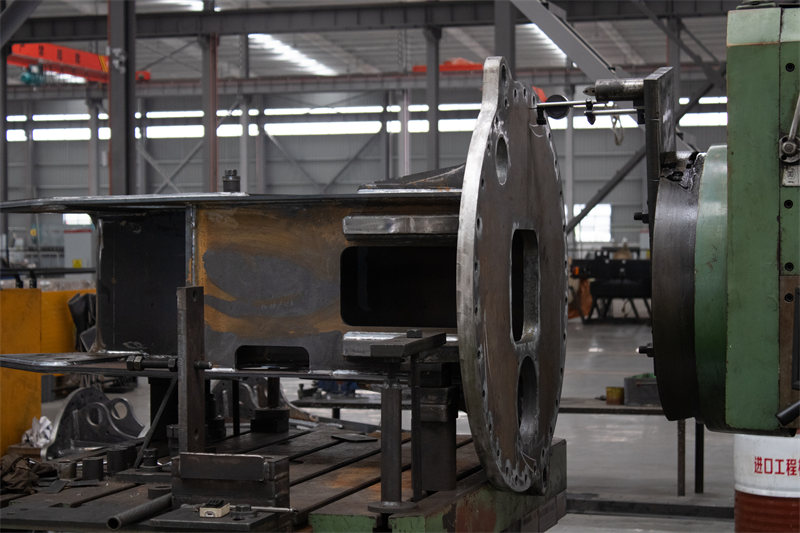

▣ Zerikarli va frezalash:

Zerikarli: Aniq diafragma, yuqori yumaloqlik, aniq konsentriklik va silliq teshik devorlarini kafolatlash uchun dumaloq teshiklarni tugatadi.

Frezalash: Ajoyib tekislikni ta'minlash uchun ishchi yuzalarni tekislaydi va jilolaydi.

♦ Ishchi yuzalar minimal balandlik og'ishi va yuqori konsentriklikka ega.

♦ Teshiklar aniq o'lchamda, yaxshi yumaloqlikda va elliptik buzilishsiz.

♦ Teshikning sirtga perpendikulyarligi va teshiklar orasidagi masofa zich va uzluksiz yig'ish uchun qat'iy nazorat qilinadi.

♦ Podshipniklar, vallar, pinli vallar va flanjlar tebranmasdan silliq joylashadi; aylanish barqaror, eksantriklik va g'ayritabiiy aşınmadan xoli.

♦ Bir tekis kuch taqsimoti juftlashuvchi yuzalar o'rtasida zich aloqa hosil qiladi, bu esa bo'shashish va yorilishning oldini oladi.

♦ Barcha ish qismlarining bir xil o'lchamlari ehtiyot qismlarning bir-birini almashtirishini ta'minlaydi.

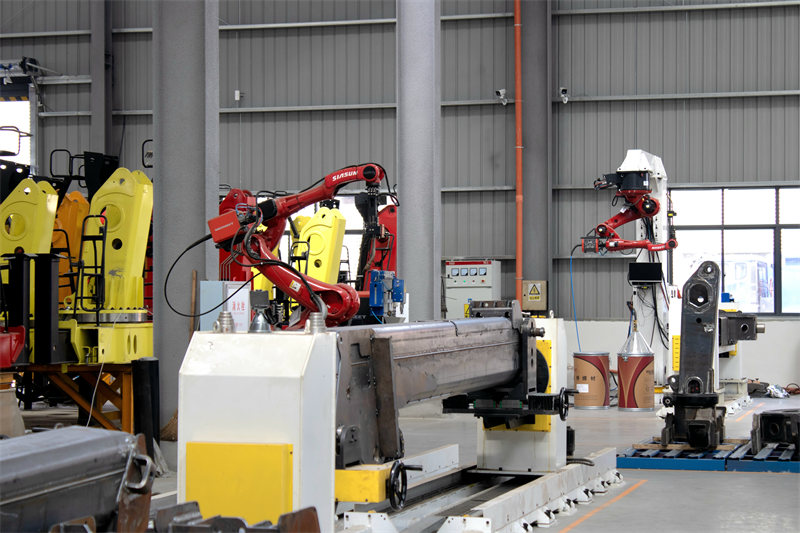

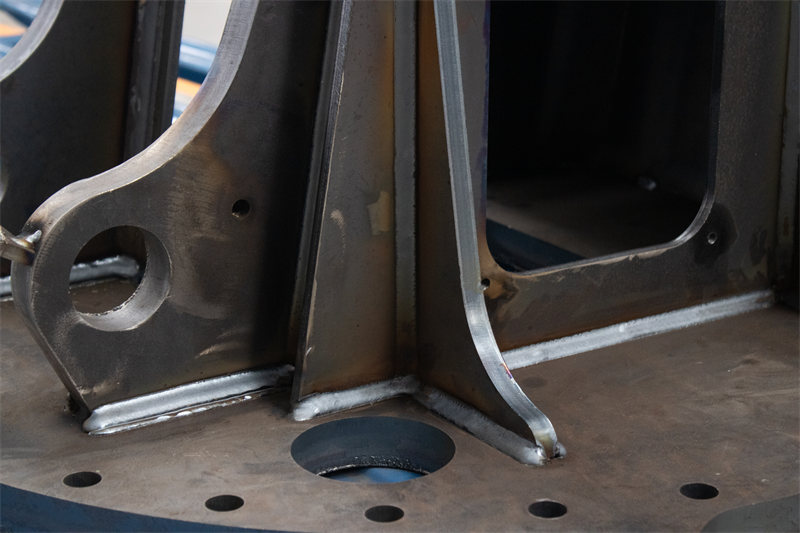

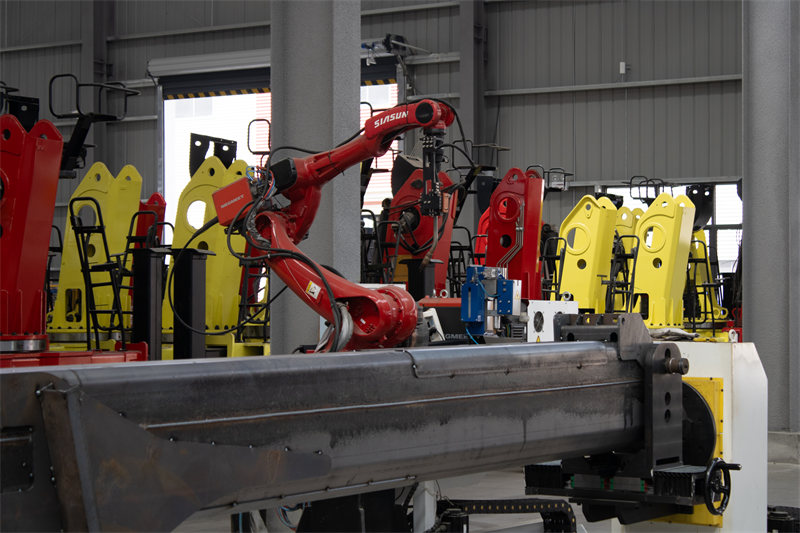

▣ Robot payvandlash:

♦ Bir xil, estetik payvandlash shakli. Doimiy robotlashtirilgan harakat yo'li payvandlashning izchil kengligi va muntazam payvandlash to'lqinlarini ta'minlaydi.

♦ Payvandlashda ustma-ust tushish, kesish yoki sachrash kuzatilmaydi. Toza ko'rinish uchun payvandlashdan keyin keng ko'lamli silliqlash va shlakni maydalash shart emas.

♦ Payvandlash joylarining bir tekis joylashishi ajinlar va deformatsiyalarning oldini oladi. Barqaror issiqlik kiritish bir xil isitishni ta'minlaydi, shuning uchun ish qismlari kamdan-kam hollarda deformatsiyalanadi yoki qulab tushadi.

♦ Uzun va dumaloq payvandlashlar uzluksiz, bo'shliqsiz choklar va silliq bo'g'in o'tishlari bilan yuqori sifatli natijaga erishadi.

♦ Bir xil himoya gaz qoplamasi ichki nuqsonlarni kamaytiradi va cho'zilish kuchini va charchoqqa chidamliligini oshiradi.

♦ Boshqariladigan issiqlik kiritish va belgilangan payvandlash ritmi ichki stressning bir tekis taqsimlanishini ta'minlaydi, keyingi egilish, yuk ko'tarish va tebranish sharoitlarida payvandlashning yorilishiga qarshi turadi.

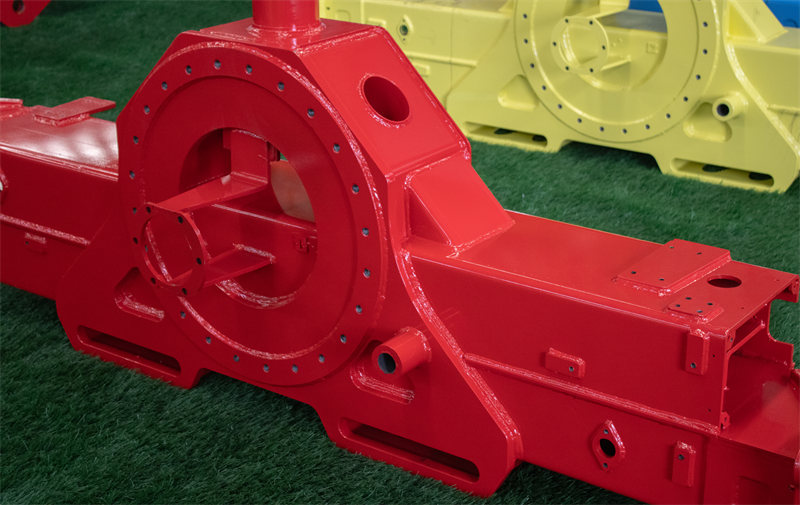

▣ Kran qoplama jarayoni:

♦ O'q otish

Purkash usuli bilan portlatish ish qismining tashqi ko'rinishini yaxshilash uchun shkala va ifloslantiruvchi moddalarni yo'q qiladi. Po'latdan yasalgan portlatish kukunli qoplamaning yopishishini kuchaytirish uchun teksturali sirt yaratadi. Afzalliklari: Payvandlash stressini samarali ravishda engillashtiradi, charchoq sinishi xavfini kamaytiradi va komponentlarning xizmat muddatini uzaytiradi.

♦ Yog'sizlantirish va yuvish jarayoni

Jarayon oqimi: Oldindan yog'sizlantirish → Yog'sizlantirish → Oldindan chayish → Chayish → Havo puflash → Quritish → Majburiy sovutish

Yog'sizlantirish: Ish qismi yuzalaridan yog' va moy ifloslanishini olib tashlaydi.

Yuvish: Ish qismlaridan barcha yog' va dog'larni tozalash uchun 40°C dan yuqori iliq suvdan foydalaniladi.

Yuvib bo'lgandan so'ng, 360° o'lik burchaksiz havo puflash qo'llaniladi, so'ngra 120°C da quritiladi va ish qismining haroratini taxminan 50°C ga tushirish uchun majburiy sovutish amalga oshiriladi.

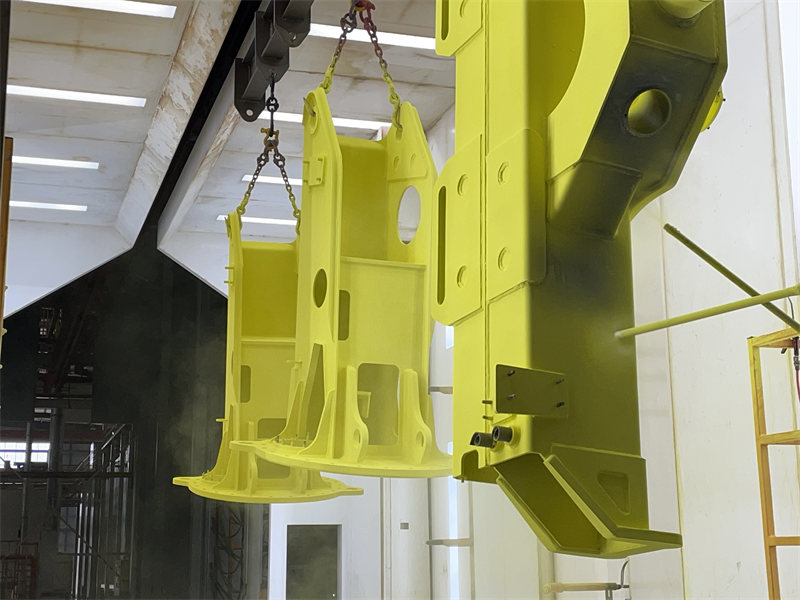

♦ Kukunli qoplama

Ish qismlari konturni skanerlash uchun lazer skanerlash stantsiyalariga yetkaziladi, so'ngra kukun bilan qoplash kabinasiga o'tkaziladi. Ko'p o'qli bog'lash texnologiyasini qo'llagan holda, kabina ichidagi 60 dan ortiq import qilingan purkagichlar barcha ish qismi yuzalarida ko'r joylarsiz bir xil qoplama qatlamlarini hosil qiladi.

♦ Qattiqlashtirish va pishirish

Ish qismlari oxirgi pishirish stansiyasiga tashiladi. Import qilingan infraqizil isitish uskunalari (IfraSol) kukunni tez eritish uchun sirtdan yadrogacha bir tekis qizdirish imkonini beradi. Pech ikki bosqichli pishirish jarayonini qo'llaydi: 120°C da oldindan qizdirish va 240°C da 15-20 daqiqa davomida asosiy qizdirish, bu esa kukunni eritish, tekislash va qotirish orqali mukammal sirt qoplamasiga erishish imkonini beradi.
