HOWO og'ir yuk mashinalarini tortish texnologiyasi tahlili

▶ HOWO og'ir yuk ko'taruvchi yuk mashinasi nima?

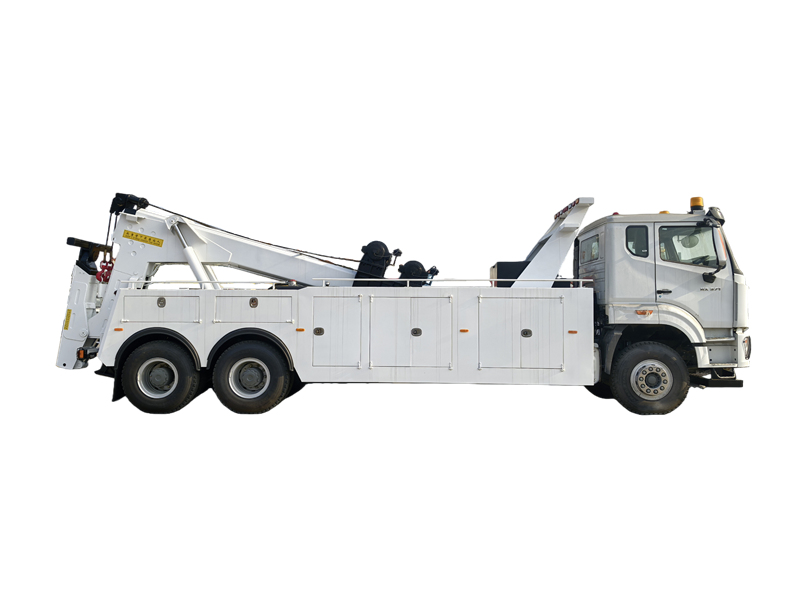

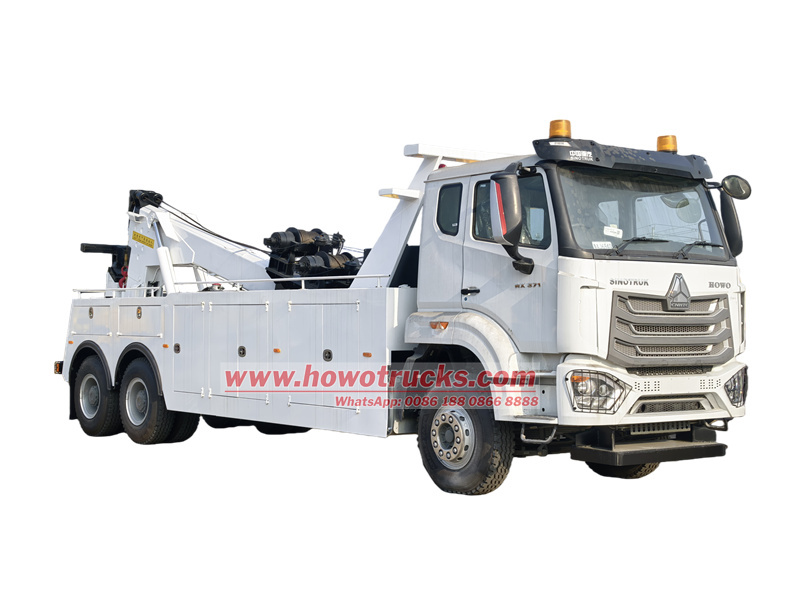

HOWO og'ir yuk ko'taruvchi yuk mashinasi yo'l-qutqaruv ishlarida ishlatiladigan keng tarqalgan maxsus transport vositasi bo'lib, ko'tarish va tortish qobiliyatiga ega. U HOWO maxsus yuk ko'taruvchi shassisidan foydalanadi, oddiy shassilarga qaraganda 39% yuqori yuk ko'tarish qobiliyatiga, ajoyib tortish ko'rsatkichlariga va yaxshiroq o'tish qobiliyatiga ega. U shaklidagi ko'tarish bomi teleskopik funksiya bilan ishlab chiqilgan. Transport vositasi turli xil ishchi qo'shimchalar bilan jihozlanishi mumkin, bu esa ko'tarish, tortish, tortish va tortish kabi bir nechta funktsiyalarni amalga oshirish imkonini beradi. U ag'darilgan, yo'ldan chiqib ketgan yoki ariqlarga tushib ketgan katta transport vositalarini qutqarish uchun keng qo'llaniladi.

Shassi	HOWO NX 6×4
Dvigatel	WD615.47, 371 ot kuchiga ega, dizel dvigateli
Maksimal ko'tarish quvvati	16000 kg
To'liq kengaytirilgan ko'tarish qobiliyati	10000 kg
Bomning maksimal ko'tarish quvvati	30000 kg
Bomning maksimal ko'tarish balandligi	5260 mm
Vinçlar soni	2
Vinç tortish kuchi	200 kN



▶ HOWO og'ir yuk ko'taruvchi qutqaruv yuk mashinasining tuzilishi

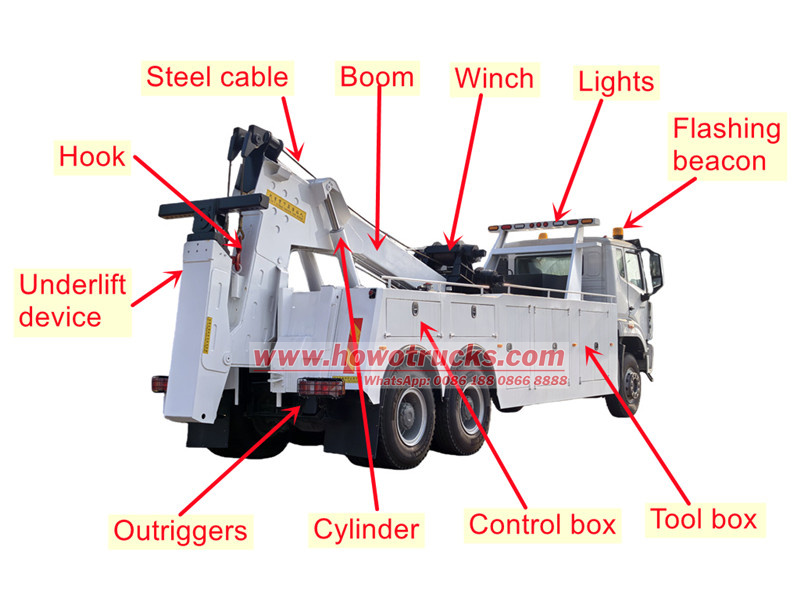

HOWO NX og'ir yuk ko'taruvchi tros asosan oltita asosiy komponentdan iborat: shassi, ko'tarish mexanizmi, tortish qo'li mexanizmi, ko'tarish mexanizmi, gidravlik tizim va boshqaruv tizimi.

• Shassi: HOWO NX maxsus halokatga uchragan shassisiga asoslangan bo'lib, yuk ko'tarish qobiliyati va quvvat chiqishini ta'minlaydi.

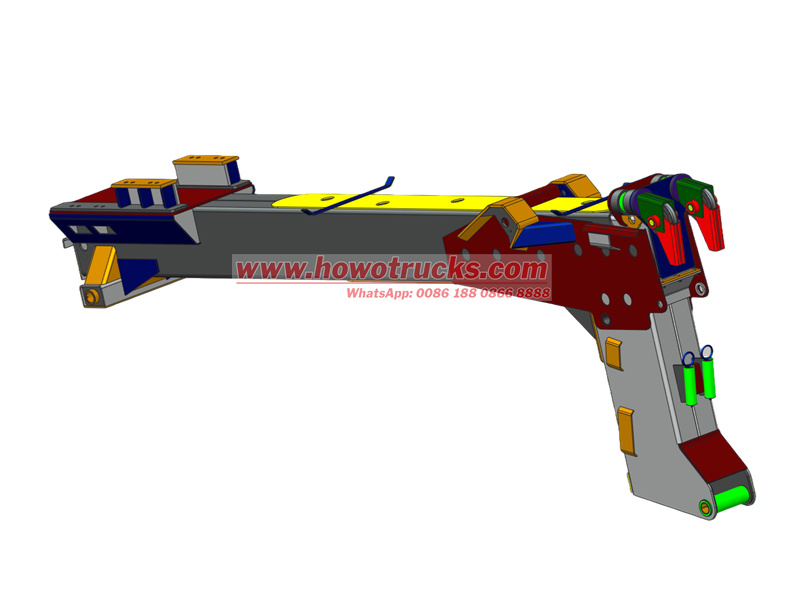

• Ko'tarish mexanizmi: Nogiron transport vositasining old qismini yoki ramkasini ko'tarish uchun ishlatiladigan ledjka, bum va ilgakni o'z ichiga oladi.

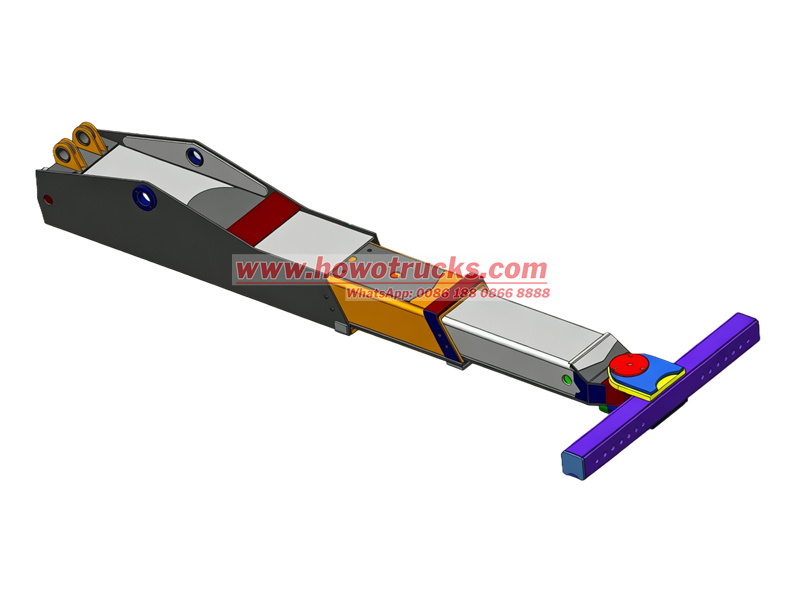

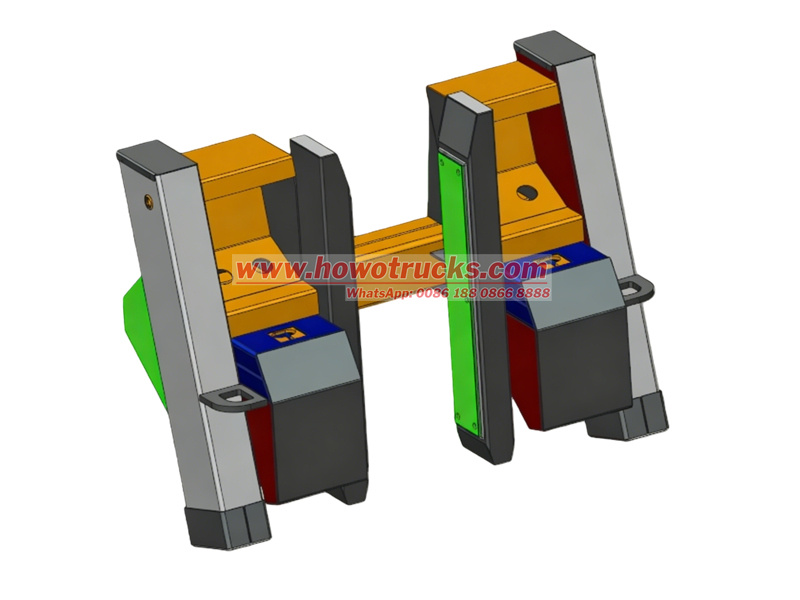

• Ko'tarish mexanizmi ostida: G'ildiraklar yoki o'qlarni to'g'ridan-to'g'ri ko'tarish uchun L shaklidagi g'ildirak qisqichlari yoki vilka qo'shimchalari bilan jihozlangan, g'ildiraklarni mahkamlash uchun uchida mahkamlash moslamalari bo'lgan ko'p qismli teleskopik tortish qo'li.

• Luffing mexanizmi: Shlangi silindr bilan boshqariladigan u aniq joylashishni va yukni muvozanatlashni ta'minlash uchun bom va tortish qo'lining burchagi va balandligini sozlaydi.

• Shlangi tizim: Barcha mexanizmlarga quvvat beruvchi quvvatni olish (PTO) bilan boshqariladigan nasos, ko'p yo'nalishli yo'nalishli klapan, gidravlik silindrlar va bakdan iborat.

• Boshqaruv tizimi: Ko'tarish, tortish va ko'tarish harakatlarini muvofiqlashtirib, ko'p yo'nalishli klapanni boshqarish uchun yon tomonga o'rnatilgan tutqich yoki masofadan boshqarish pultidan foydalanadi.

▶ HOWO og'ir yuk ko'taruvchi qutqaruv trosini chizish
