Theyangi 3 o'q 40 tonnasamosval Kuzov tirkamasi Q370R materialidan yasalgan bo'lib, dizayn bosimi 1,61 MPa va plastinka qalinligi 12-16 mm. HYVA gidravlik tizimi va bosim o'lchagichi bilan jihozlangan bo'lib, u ish paytida xavfsizlikni ta'minlaydi. BPW ko'prigi, JOST kingpinlari va JOST autriggerlari kabi xususiyatlar turli muhitlar va yo'l sharoitlarida transport ehtiyojlarini qondiradi.

Optimallashtirilgan dizayn va yuqori sifatli materiallardan foydalanish orqali CS Trucks Group sanoat o'rtacha ko'rsatkichidan ancha yuqori charchoq muddatiga erishdi. Rama og'ir yo'l sharoitida burama deformatsiyaga kuchli qarshilik ko'rsatadi, kuzov esa ajoyib zarba va aşınmaya bardoshli bo'lib, nurlarning yorilishi va polning aşınması kabi sanoat muammolarini tubdan hal qiladi. Ushbu og'ir samosval tirkamasi yirik konlarda va yirik infratuzilma loyihalarida bo'lgani kabi yuqori intensivlikdagi, uzluksiz operatsiyalarni bajarishga qodir. Uning aniq moslashtirilgan ko'tarish tizimi kuchli, barqaror va tez ko'tarishni ta'minlaydi, shu bilan birga toza va puxta tushirishni ta'minlaydi, operatorlar tomonidan takroriy operatsiyalarga ehtiyojni yo'q qiladi.

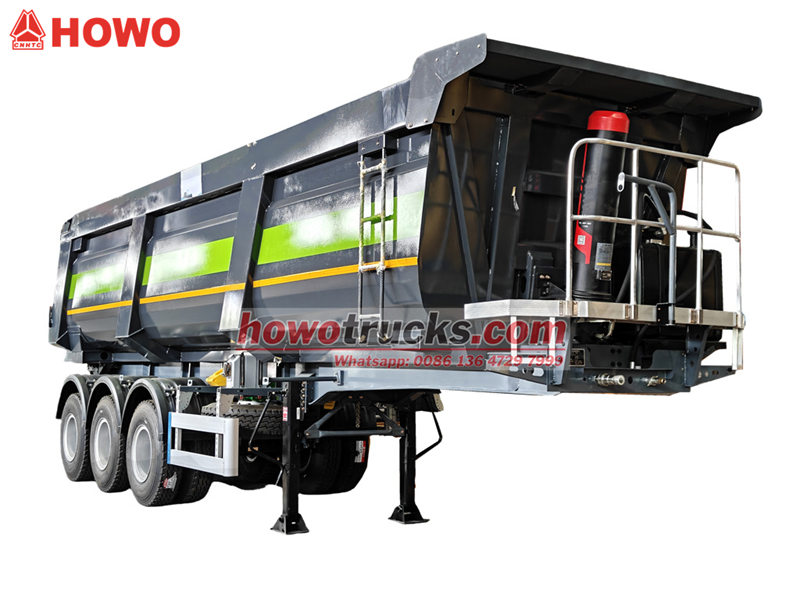

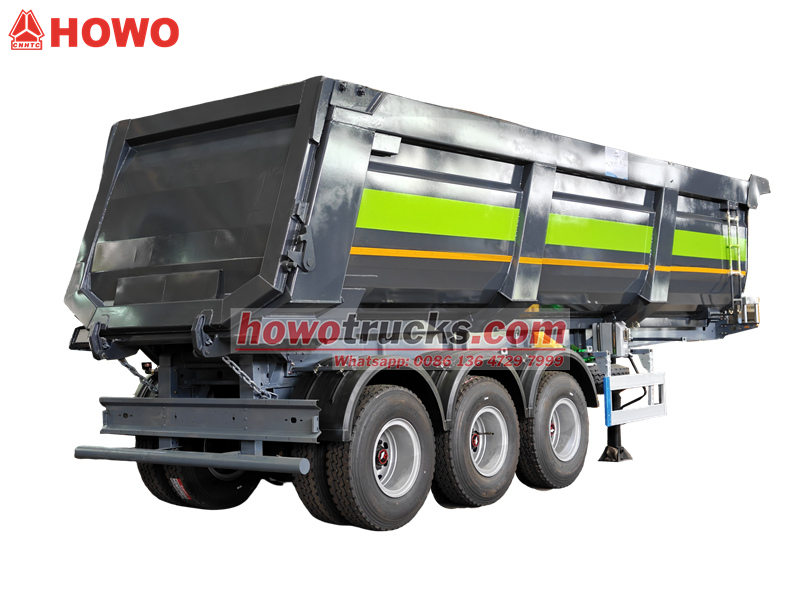

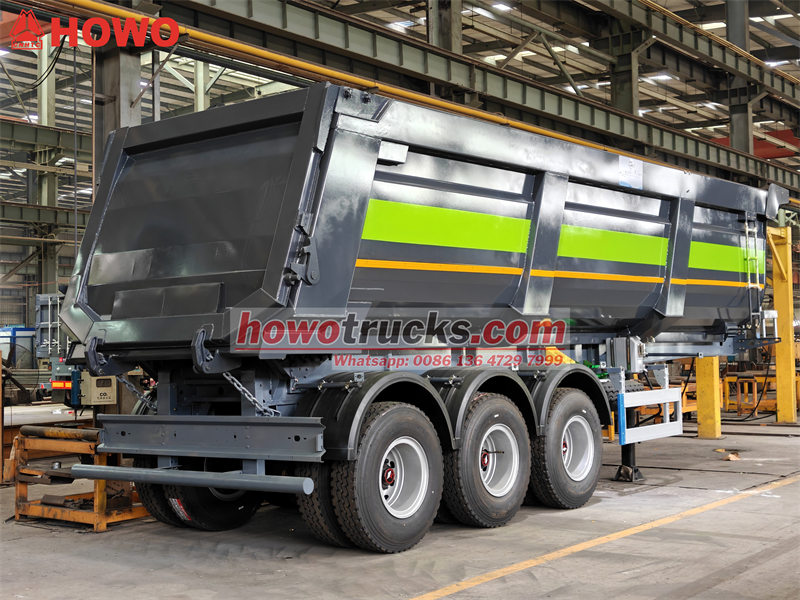

*Yangi 3 o'qli 40 tonnalik damperli tirkama*

Fabrikamız yuk mashinalari sohasida professional ishlab chiqaruvchi,
barcha mahsulotlar yangi va yuqori sifatli ekanligiga kafolat beradi.

Mahsulot ta'rifi va kirish «««

Xususiyatlari:

1.Loyihalash bosimi: 1.61MPa, yuqori mustahkamlikdagi aşınmaya bardoshli po'lat NM400/500

2.Turli xil tipper korpuslaristress tahlili dizayni bo'yicha tadqiq qilingan va ishlab chiqarilgan bo'lib, katta quvvat, yengil vazn va yuqori samaradorlik kabi aniq afzalliklarga ega.

3.Biz mahsulot sifatini qat'iy tekshiramiz, A va B turdagi payvandlash choklari ikkinchi darajali radio tekshiruvidan o'tishini ta'minlaymizgrafik sinov, C va D turdagi payvandlash choklari birinchi darajali radio tekshiruvidan o'tadigrafik sinov.

4.Yuqori sifatli mahalliy yoki import qilingan xavfsizlik aksessuarlari mavjud, ularning mosligi to'liq.

5.Damper korpusining antikoroziya qoplamasi quyidagi jarayonni, qum bilan tozalashni, purkashni bo'yashni, tozalashni va boshqalarni qo'llaydi.





Mahsulot parametrlari Og'irligi 40 tonna Damper korpusi Trailer « « «



Og'ir vazifa 3Akslar uchun yuk mashinasi yarim tirkamasi
Sig'imi	40000 kubometr
Umumiy o'lchamlar (Uzunligi*E*B) (mm)	9300*2550*3650mm
Taxminiy idish og'irligi (kg)	9000 kg
Yuk ko'tarish (kg)	40000 kg
Umumiy og'irligi (kg)	28000 kg
G'ildirak bazasi (mm)	6720+1320+1320
Damper korpusi
Suyuqlik xususiyati	Yonuvchan
Dizayn harorati (ºC)	50ºC
Dizayn bosimi (MPa)	1.61
Korroziyaga qarshi ruxsatnoma (mm)	1
Payvandlash qo'shma omili	1
Rulman bosimining asosiy materiallari	Damper korpusi: Q345,12 mm,
	Oxirgi plastinka: Q345R, 12 mm
	Qavat:Nm450, aşınmaya bardoshli po'lat
Kamchiliklarni aniqlash	100% nuqsonlarni aniqlash
Sinov bosimi (MPa)	1.61
Magnaflux inspeksiyasi	Kamchiliklarni aniqlay olmaydigan payvandlash joyiga yo'naltiring
Shlangi jak	HYVA gidravlik tizimining to'liq to'plami

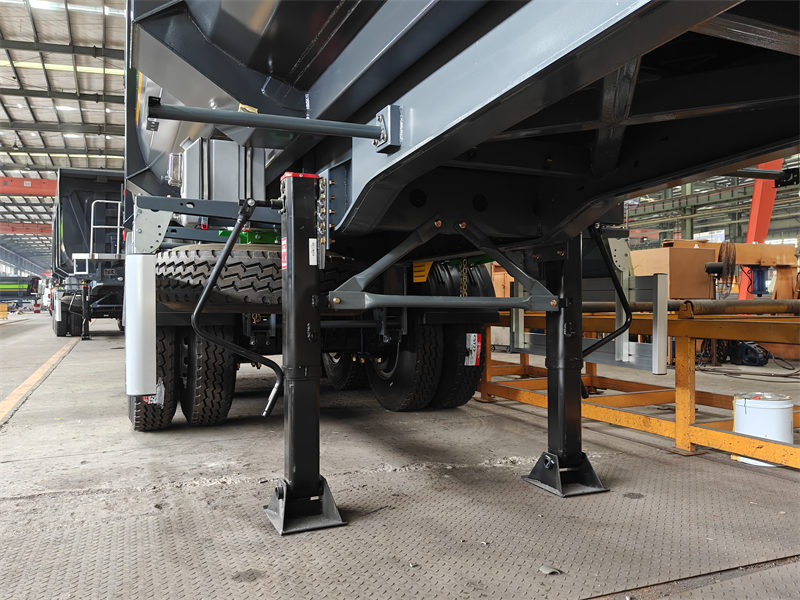

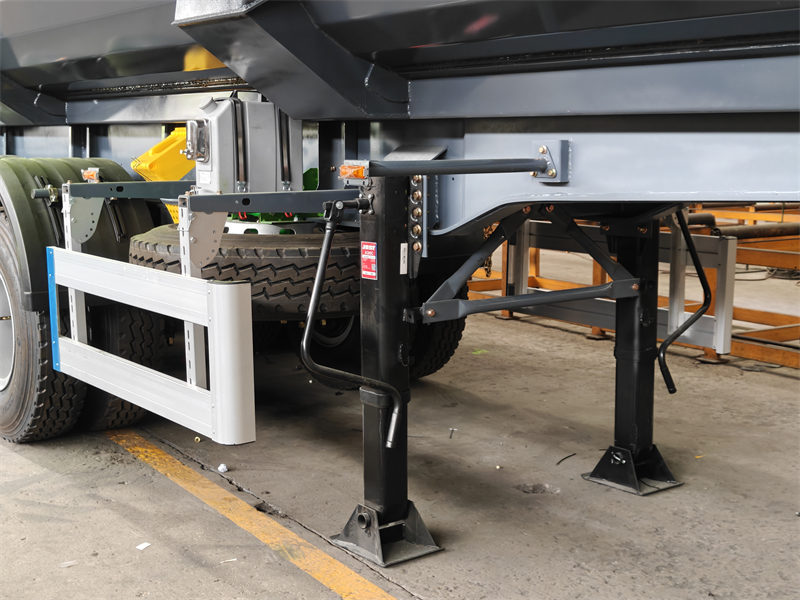

Qo'nish oyog'i	JOST 28T

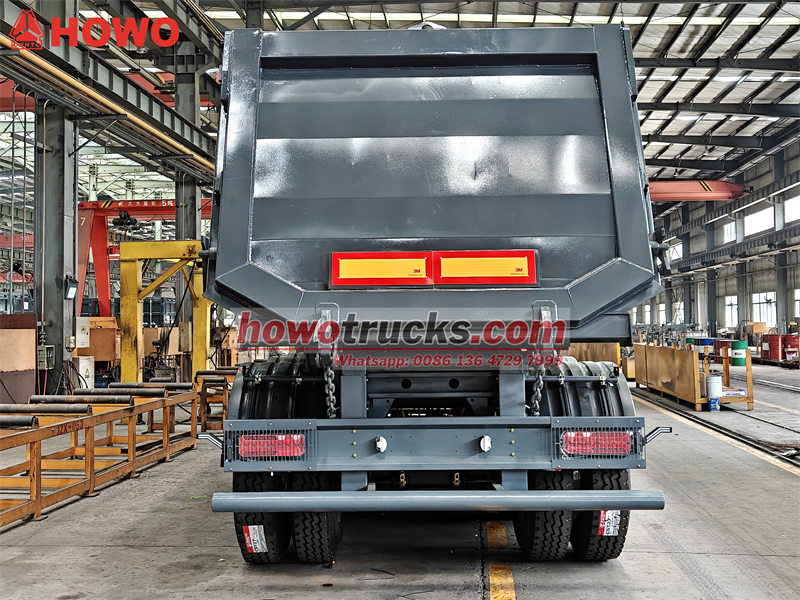

Orqa eshik	Yuqori artikulyatsiyali, xavfsizlik qulflash tizimiga ega bir qismli orqa eshik
Tormozlar	Ikki qatorli pnevmatik tormoz tizimi, WABCO avariya relesi klapani; T30/30 havo kamerasi; to'xtash tormozi

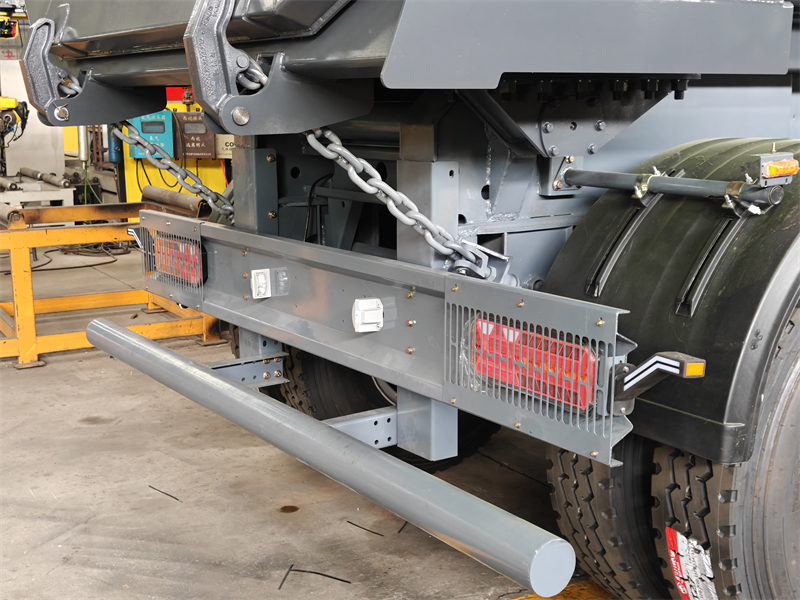

Chiroqlar va reflektorlar	Orqa chiroq, orqa reflektor, burilish chiroqchasi, yon reflektor, tuman chiroqchasi, raqam belgisi
Simlar	24V, 6 liniya

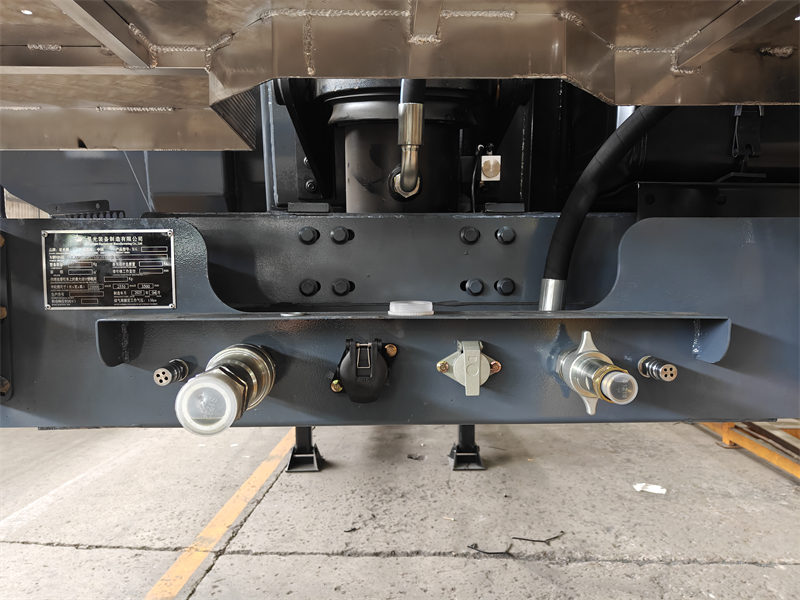

Havo/Elektr ulagichi	ISO standartidagi havo ulagichi, 24V 7 pinli vilka rozetkasi
Akslar	3*14T BPW

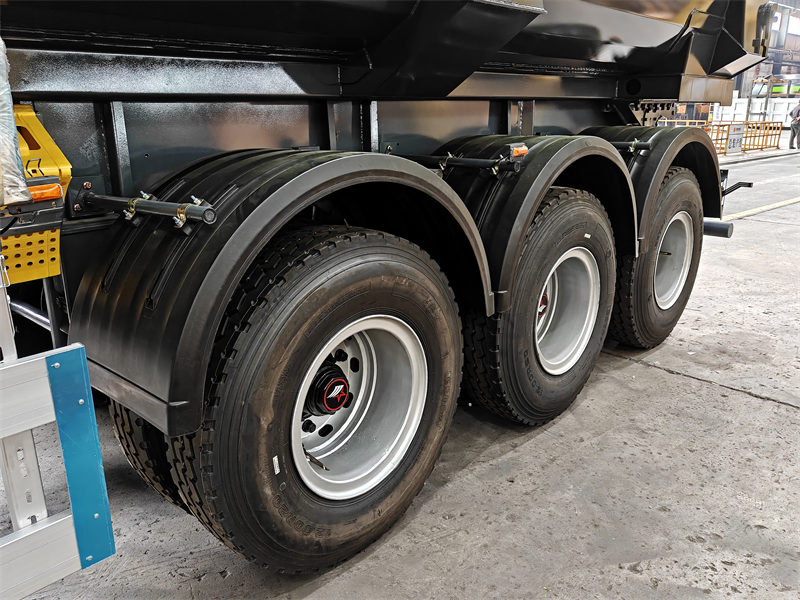

Shina	12R22.5 Tubsiz shina, bitta zaxira shina bilan 8 ta

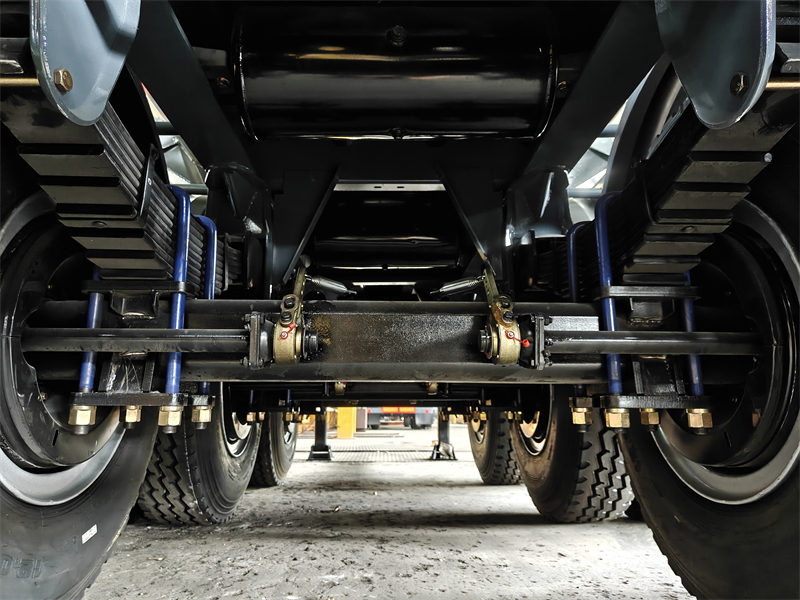

To'xtatib turish	Oldingi o'qni ko'tarish bilan Amerika mexanik osma tizimi
Rasm chizish	1 qatlam antikorozif astar, ikki qatlam yakuniy bo'yoq





----- Kuzov materiali:Uglerod po'lati, zanglamaydigan po'lat, alyuminiy qotishmasi

-----Aks:  BPW ko'priklari, JOST tortish pinlari, JOST oyoqlari va boshqa konfiguratsiyalar

-----Ixtiyoriy:Teleskopik bom, tutqich bom, brezent yuk qutisi, ehtiyojlarga qarab moslashtirilgan quti qalinligi va balandligi va masofadan boshqarish qutisi.



Asosiy afzalligiOg'ir yuk ko'taruvchi 3 o'qli 40000CBM yuk tashuvchi treyler « « «



1. Aniq hisoblash va simulyatsiya qilish ustuvorliklari



♦ Yuk dinamikasi tahlili:

∴ Chusheng Group avtomobil tuzilishining statik, dinamik va charchoq tahlillarini o'tkazish uchun Cheklangan Elementlar Tahlili (FEA) dasturidan foydalanadi.

∴ Ushbu tahlil oldingi zarba yuklariga (tushirish paytida materialning oldingi plastinkaga ta'siri), burama yuklarni ko'tarishga (silindr ko'tarilganda ramkaning burama deformatsiyasi) va orqa eshikni qulflash mexanizmidagi kuchlanish kontsentratsiyasi nuqtalariga qaratilgan.







♦Lift tizimini moslashtirish dizayni:

∴Old ko'tarish konfiguratsiyasi avtomobil ramkasining mustahkamligi va og'irlik markazi hisob-kitoblariga juda mos keladi.

∴Ko'tarish burchagi, silindrning yurishi va ko'tarish kuchining aniq hisob-kitoblari toza, ravon tushirishni va ravon, tebranishsiz jarayonni ta'minlaydi.



∴ Shlangi tizim quvurlari sxemasi shovqin va aşınmanın oldini olish uchun optimallashtirilgan.



♦ Yengillik va kuchni muvozanatlash:

∴ Topologik optimallashtirish muhim bo'lmagan sohalarda og'irlikni kamaytirish uchun amalga oshiriladi (o'zgaruvchan kesimli nurlar va ichi bo'sh pastki ramkalar yordamida).

∴ Asosiy kuchlanish joylari (nur to'rlari, ko'tarish quloqlari va osma ulanishlar) mahalliy darajada mustahkamlangan.

∴ Ilmiy konstruktiv dizayn orqali yuqori sifatli po'lat mustahkamlik va samaradorlikni oshirish uchun oqilona taqsimlanadi.



2.Standartlashtirilgan ishlab chiqarish jarayoni



♦ Kesish va shakllantirish:

∴ Nozik CNC plazma/lazerli kesish qismning aniqligini ta'minlash va keyingi payvandlash uchun yaxshi poydevor yaratish uchun ishlatiladi.

∴ Mikro yoriqlar paydo bo'lishining oldini olish uchun egilish burchaklari va radiusining izchil bo'lishini ta'minlash uchun ramka egilishi katta press tormozi yordamida amalga oshirilishi kerak.



♦ Payvandlash jarayoni:

∴ Payvandlash materialini moslashtirish: Payvandlash mustahkamligi asosiy materialnikidan kam bo'lmasligini ta'minlash uchun turli po'lat materiallarga mos keladigan yuqori mustahkamlikdagi payvandlash simlari (masalan, flyusli sim) tanlanadi.



∴ Armatura va armatura: Butun ramka yig'ilishining mahkamlangan, qisilgan holatda payvandlanishini ta'minlash, payvandlash buzilishini samarali boshqarish va o'qni o'rnatish pozitsiyalarining simmetriyasi va tekisligini ta'minlash uchun katta, modulli payvandlash moslamasi ishlatiladi.



∴ Payvandlash ko'nikmalari: Muhim payvandlash ishlari (masalan, ramkani yopish payvandlash va ko'tarish qulog'i bilan payvandlash) sertifikatlangan katta payvandchilar tomonidan pastki kesmalar, g'ovaklik va to'liq penetratsiya kabi nuqsonlarni bartaraf etish uchun ko'p o'tishli, ko'p o'tishli jarayondan foydalangan holda bajarilishi kerak.

∴ Payvandlash: Barcha payvandlash joylari kuchlanishni kamaytirish va sirt nuqsonlarini aniqlashni osonlashtirish uchun puflash usuli bilan ishlov berilishi kerak.



♦ Qoplama jarayoni:

∴ Zangni yo'qotish uchun zarba bilan portlatish, tozalash va yog'sizlantirish hamda fosfatlash kabi qat'iy oldindan ishlov berish qoplamaning ishlash muddatini samarali ravishda uzaytiradi.

∴ Ruxga boy epoksi astar, yuqori sifatli epoksi o'rta qatlam va poliuretan ustki qatlam tizimi qo'llaniladi, bu esa umumiy quruq plyonka qalinligini ≥120 μm ga teng bo'lishini ta'minlaydi. Korroziyaga moyil bo'lgan joylarda qalinroq qoplama talab qilinadi.



Mahsulotlar - 100% Birinchi darajali moslashtirilgan!

Transport - 100% xavfsizlik, qulaylik, samaradorlik!

Xizmatlar - 7 kun + 24 soat Xavfsiz xizmat!



● Xitoyning eng yaxshi samosval yarim tirkamasi zavodi
● 30 yildan ortiq professional ishlab chiqaruvchi tajribasi
● Sizning talablaringizga muvofiq ishlab chiqilgan bo'lishi kerak
● Sizga mos yuk mashinasini tanlashda yordam beradigan professional savdo guruhi
● Biz sizga yaxshi savdo-sotiqdan keyingi xizmatni taklif qila olamiz



CS Trucks zavodi shuningdek, barcha turdagi yuk mashinalari va tirkamalar uchun ehtiyot qismlarni (original, OEM va almashtirish) yetkazib beradi.
Mijozlarimizning yuk mashinalari va tirkamalari yaxshi ish sharoitida bo'lishini ta'minlash uchun chegirma va yaxshi sifat bilan.





(CS zavodidan eng yaxshi samosval kuzovi yarim tirkamasi)
