HOWO NX asfalt tarqatish yuk mashinasidan foydalanish bo'yicha bosqichma-bosqich qo'llanma

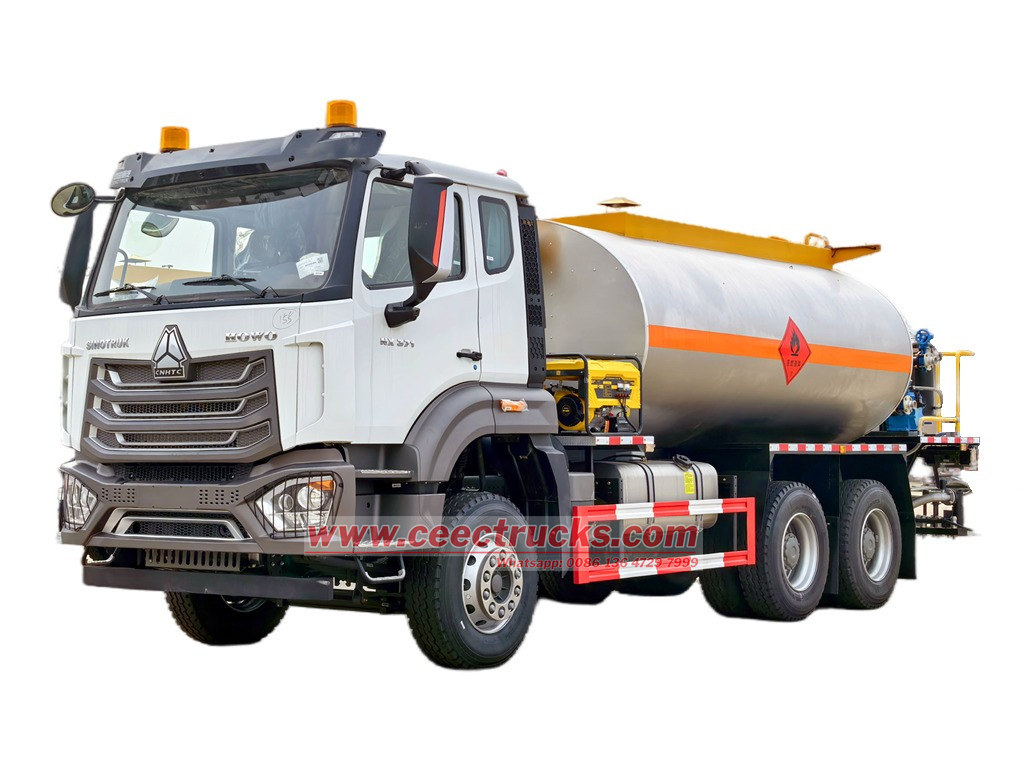

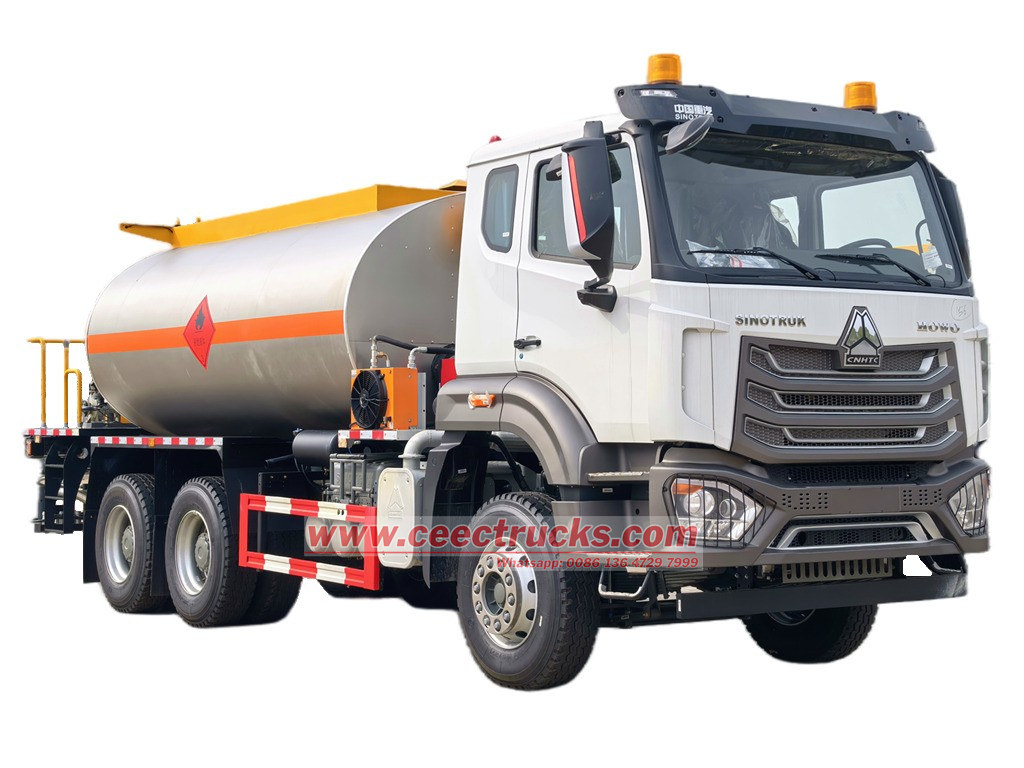

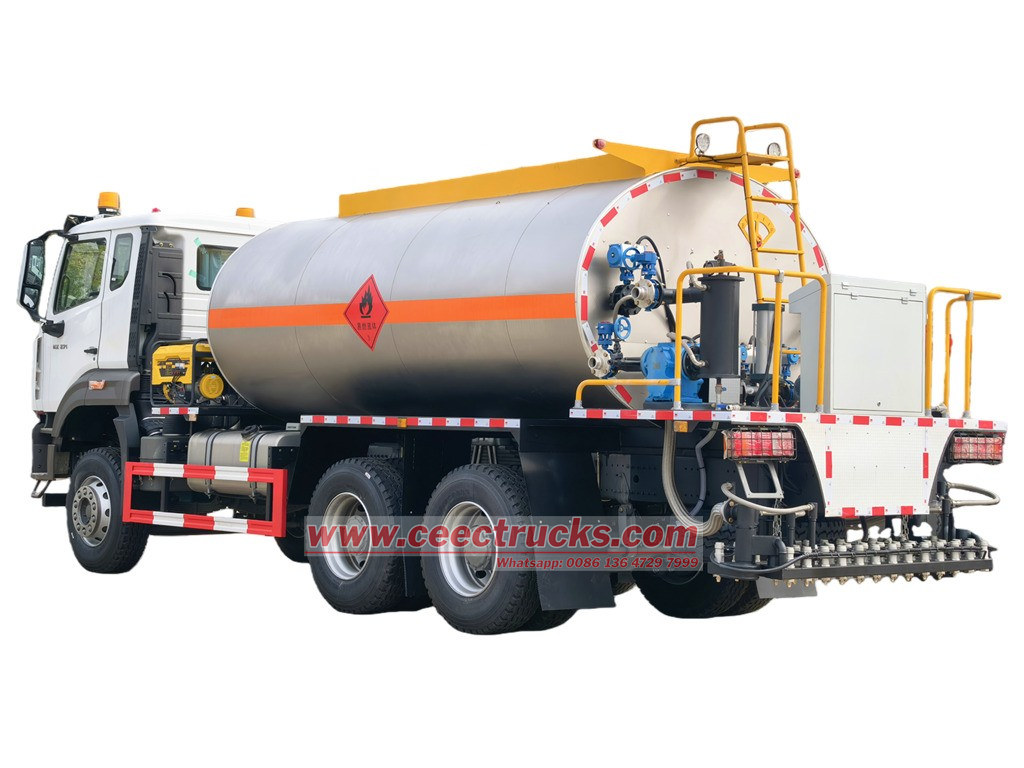

HOWO NX 15000L aqlli bitum tarqatish yuk mashinasi nima?

The Sinotruk HOWO NX 6X4 asfalt tarqatuvchi yuk mashinasi 3800+1350 mm g'ildirak bazasiga ega bo'lgan, 371 ot kuchiga va 9726 kub santimetr emissiyaga ega Sinotruk WD615.47 dizel dvigateli, 10 ta oldinga va 2 ta orqaga burilishga ega HW19710 vites qutisi, juda kam yoqilg'i sarfi va haydash uchun qulay, 15 kubometrlik asfalt bak, RCB38/0.6-80F aqlli asfalt nasosi, Hebei termal moy nasosi, Italiya G20 yondirgichi va Lutian pnevmatik dvigateli bilan jihozlangan. U modifikatsiyalangan asfalt, issiq aralash asfalt, emulsiyalangan asfalt va boshqa asfalt muhitlarini yuklashi mumkin. Butun HOWO NX 6x4 aqlli bitum tarqatish vositasi yuqori samaradorlik, aql va chidamlilikni birlashtiradi, bu uni turli xil yo'l qurilishi stsenariylari uchun mos qiladi va yo'l qurilishi loyihalarida asfalt purkash operatsiyalari uchun ideal tanlovdir.

Ism	HOWO NX bitum distribyutori
Dvigatel	WEICHAI WD615.47 dizel dvigateli, 371 ot kuchi va 9726 kub santimetr
Yuqish	HW19710 qo'lda uzatmalar qutisi
G'ildirak bazasi	3800+1350 mm
Shina	12.00R20
Kayuta	HOWO NX
Haydash modeli	LHD / RHD
Rasm chizish	Maxsus rasm va logotip



Yuqori tana	Bitum tanker to'plami
Sig'imi	15000 litr
Materiallar	Yuqori kuchli uglerodli po'lat
Bitum nasosi	RCB38/0.6-80F, aqlli turdagi, Oqim tezligi 38 m3/soat Bosim 0.6Mpa
Isitish tizimi	G20 Italiya Riello dizel yondirgichi Isitish quvvati 140-200Kkal/soat Isitish moyi 40-25-160
Boshqaruv	Idishning ichidagi PLC boshqaruv qutisi Orqa o'rnatilgan boshqaruv qutisi



HOWO NX bitum tarqatish yuk mashinasi uchun asosiy komponent?

→ Germaniyaning Infineon chipiga asoslangan aqlli integratsiyalashgan boshqaruv bloki;

→ Integral katlama birikmasi bilan purkash nuri;

→ To'liq quvur liniyasi isitish;

→ Funksiyaga asoslangan purkashni boshlash texnologiyasi;

→ Vaqti-vaqti bilan purkash.

•

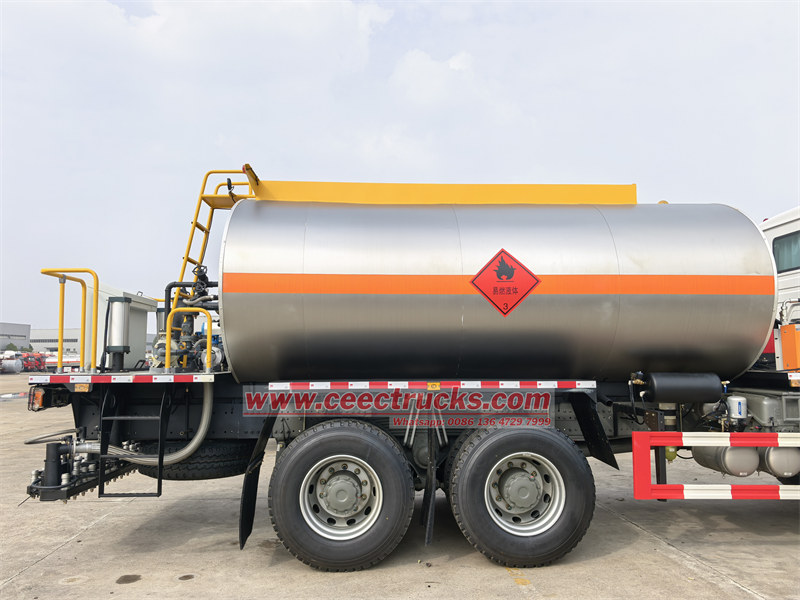

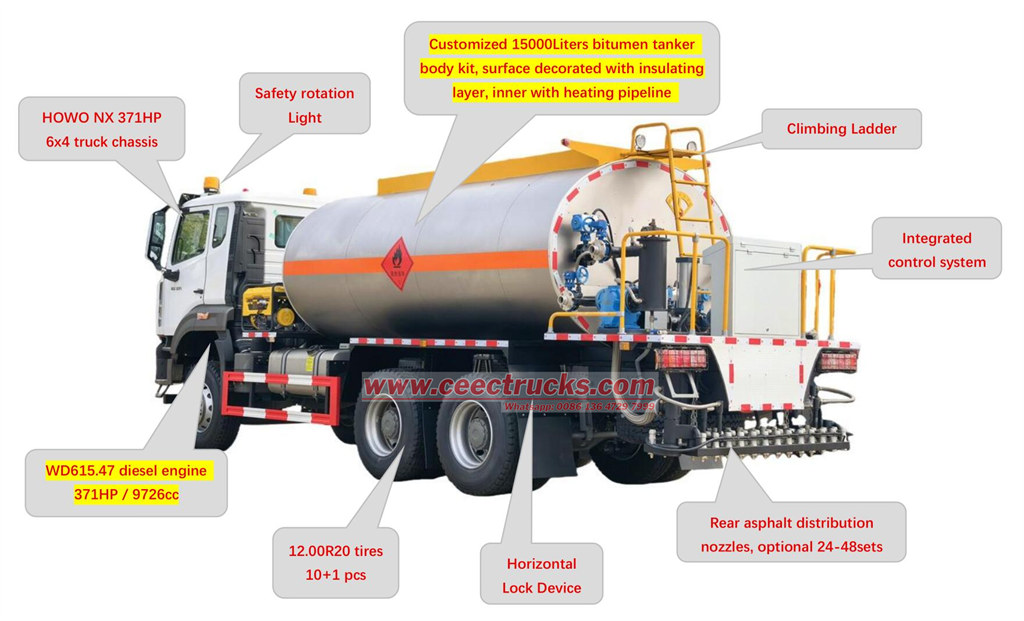

  HOWO asfalt tarqatish tankeri yuk mashinasi to'plami
•

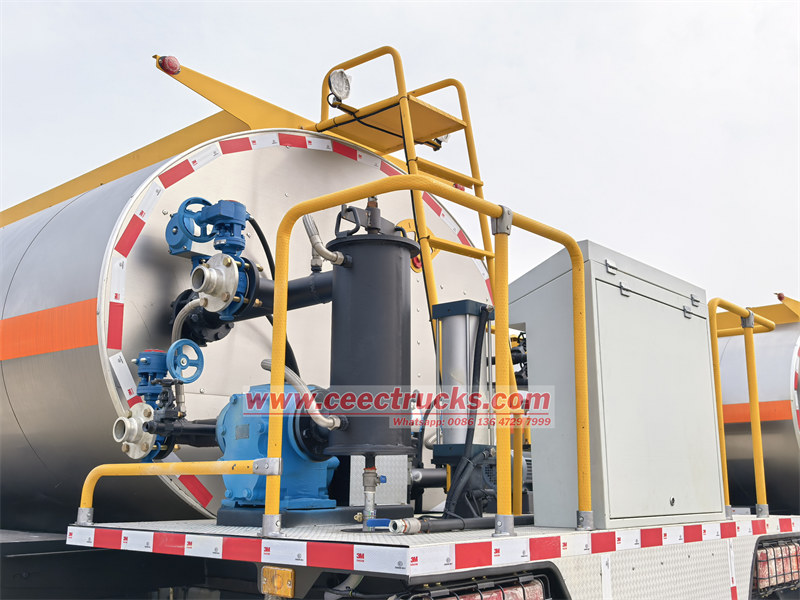

  Kerakli aksessuarlar bilan jihozlangan orqa platforma
•

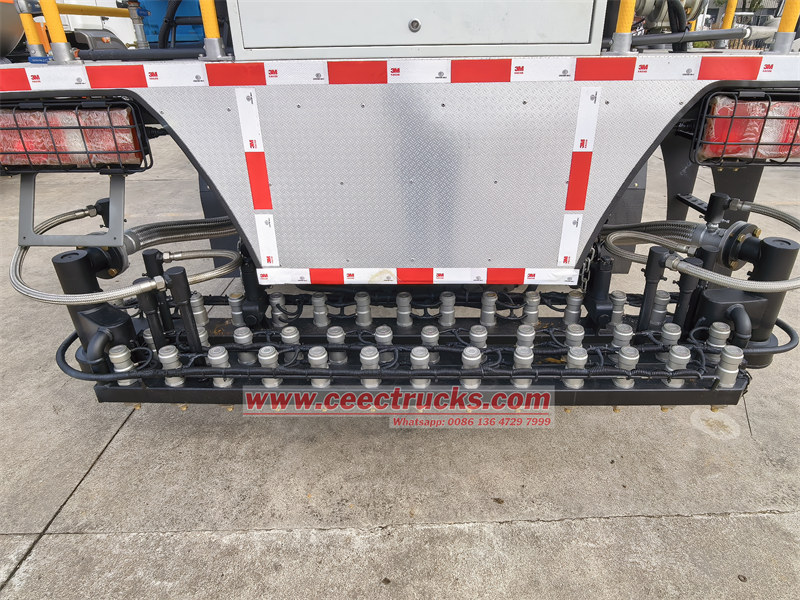

  Orqa purkash nozullari bo'lgan bitum yuk mashinasi

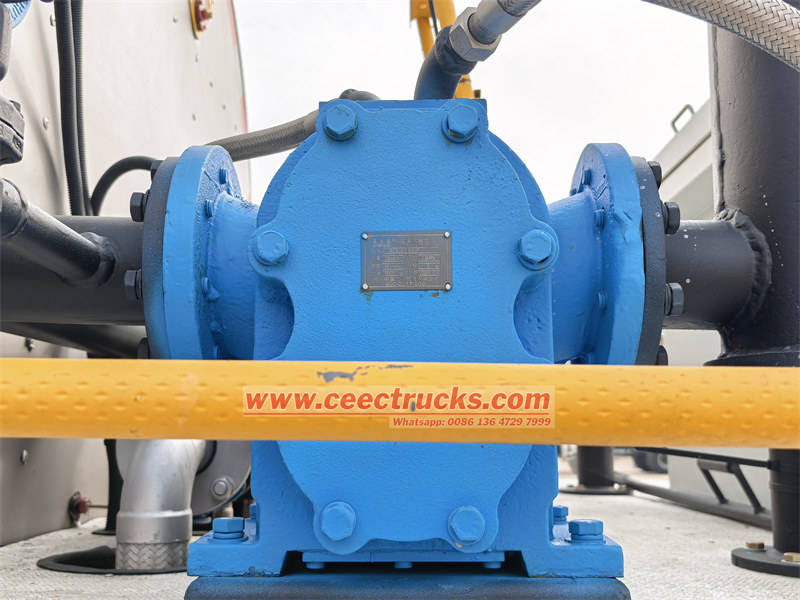

Asfalt nasos yig'ish



Model: RCB38/0.6-80F

Oqim tezligi: 38m3/soat

Bosim: 0.6Mpa

Aylanish tezligi: 960 aylanma/min

So'rish balandligi: 5 m

Quvvat: 15 kVt

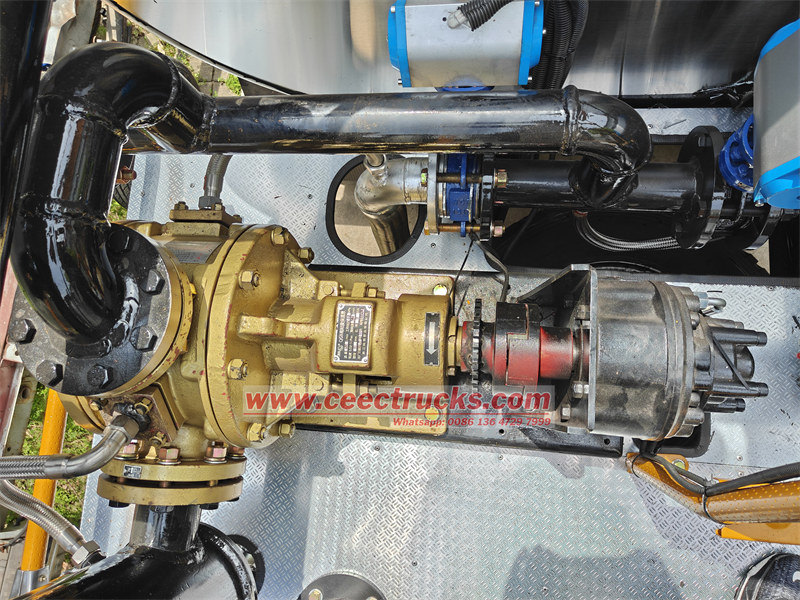

Yuqori yopishqoqlikdagi izolyatsiya nasosi



Model: QGB

Oqim tezligi: 680L/min

Ish bosimi: 0.8Mpa

Yopishqoqlik: 0,02-1,3Pas

Ish tezligi: 584r/min

Quvur liniyasi diametri: 80 mm

Quvvat: 11 kVt



•

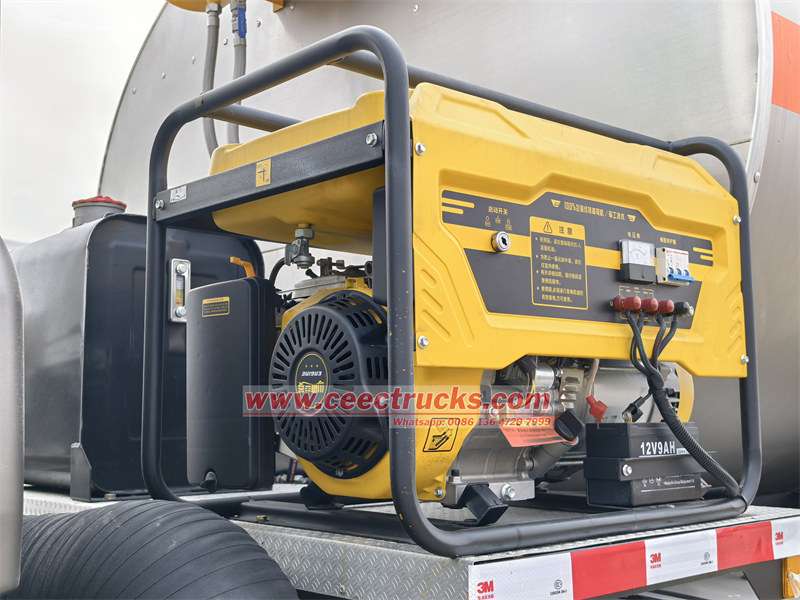

  Jeneratör yig'ish
•

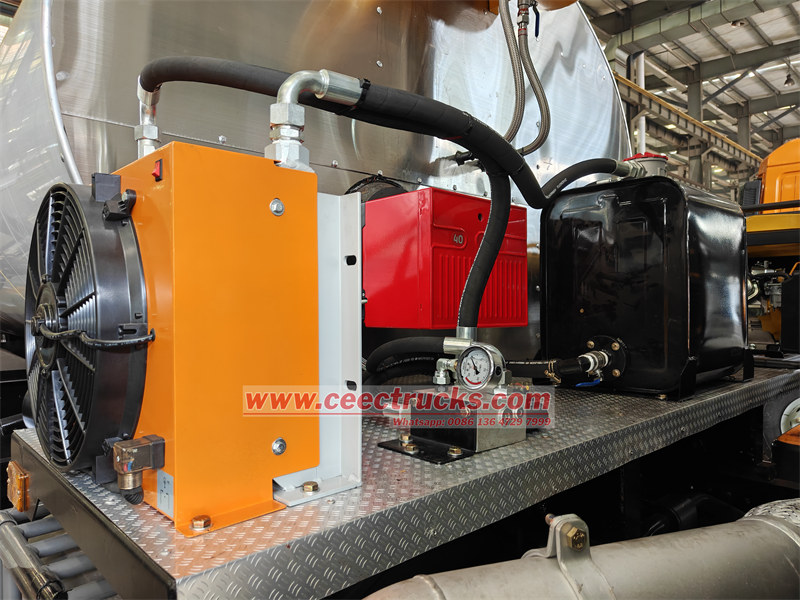

  G20 Italiya Riello dizel yondirgichi
•

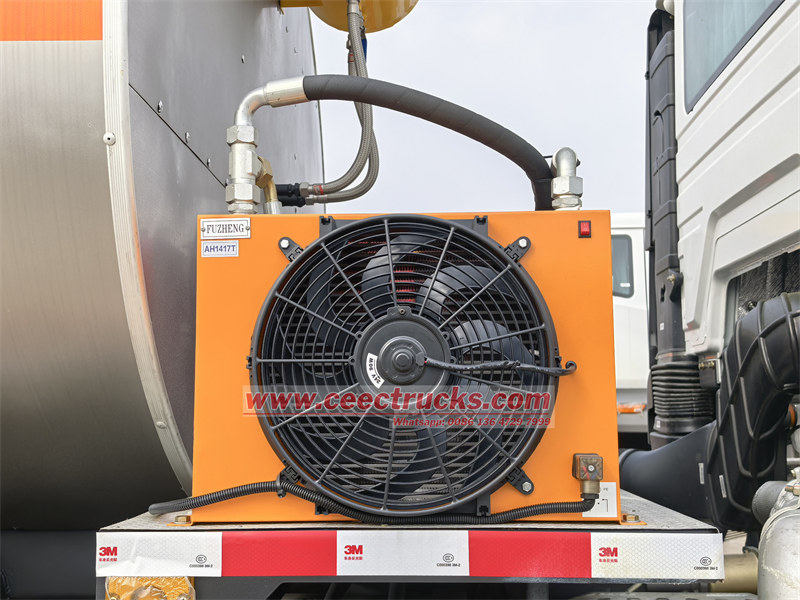

  Radiator yig'ish





Asfalt tanker yuk mashinasi HOWO 6x4 NX yuk mashinasi shassisi asosida ishlab chiqilgan va qurilgan bo'lib, u ichki tanker, izolyatsiya materiallari, korpus, to'siq, yonish kamerasi, tank ichidagi asfalt quvurlari, isitish moslamasi, yondirgich, moy filtri, hajm o'lchagich, aqlli boshqaruv qutisidan iborat. Quyida bitum tarqatish tanker tizimi va quvurlarining texnik chizmasi ko'rsatilgan:

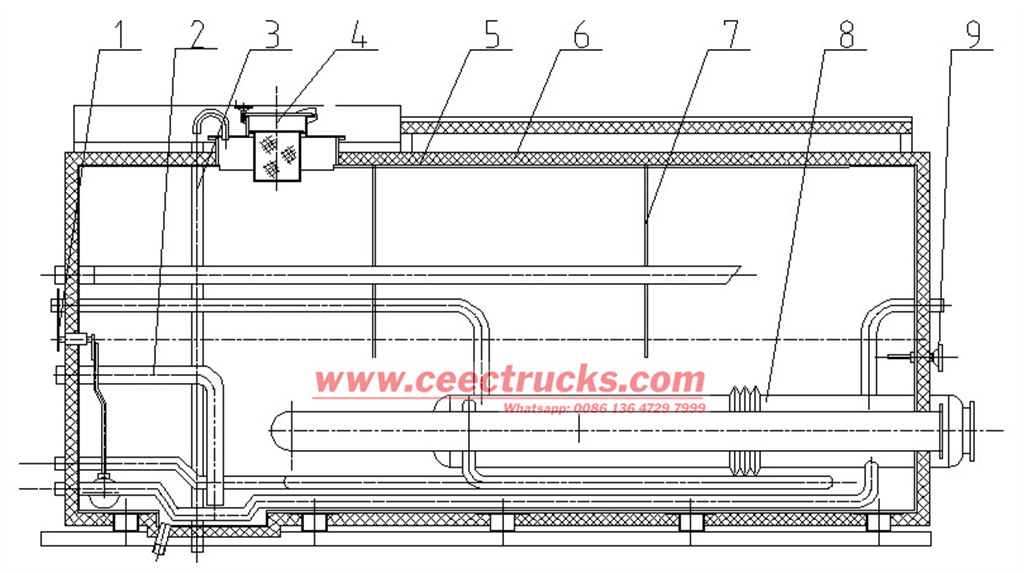

Asfalt tankerini yig'ish

1 Ovoz o'lchagich,

2 Yog 'so'ruvchi quvur,

3 ta toshib ketadigan quvur,

4 Yog 'filtri,

5 Ichki bak,

6 Issiqlik izolyatsiyalovchi materiallar,

7 Baffle,

8 Yonish kamerasi,

9 ta termometr

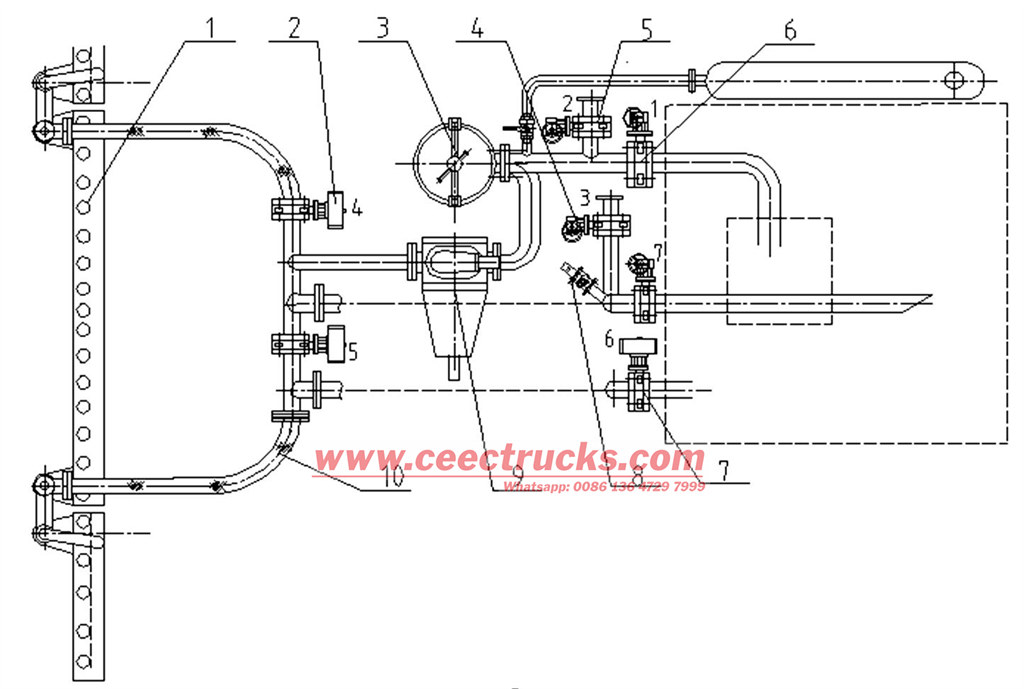

Asfalt nasosi va quvur liniyasi tizimi



1 Silindrli shlang yig'indisi, 2 ta moy chiqarish klapanlari, 3 ta filtr, 4 ta uzatish klapani, 5 ta o'z-o'zini so'ruvchi klapan, 6 ta moy kirish klapani, 7 ta pnevmatik moyni qaytarish klapani, 8 ta qo'lda purkash klapani, 9 ta asfalt nasosi, 10 ta zanglamaydigan po'latdan yasalgan shlang

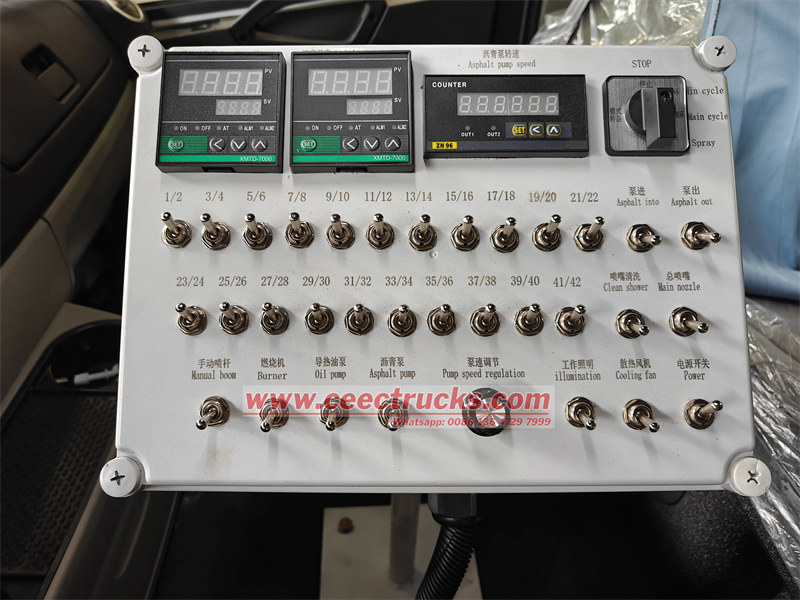

Alohida nozul ishlashi uchun kabinada o'rnatilgan boshqaruv qutisi

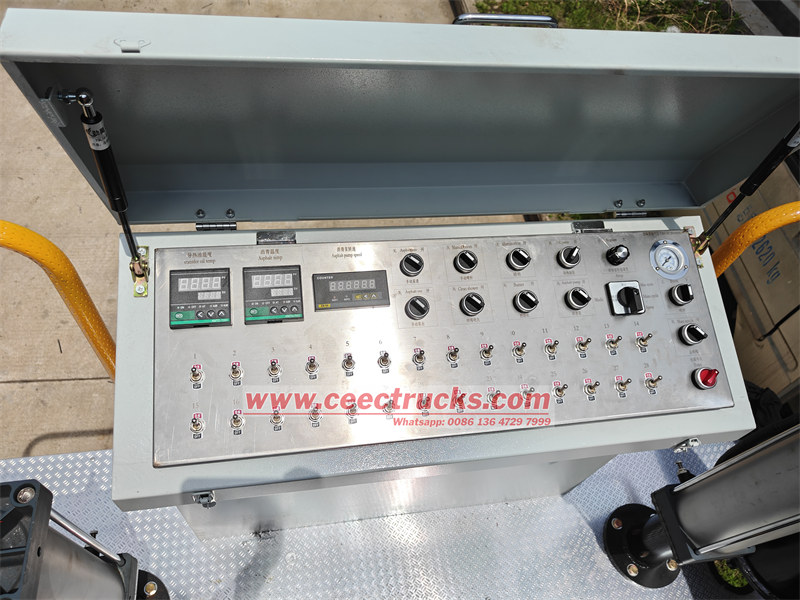

Xavfsizlik uchun platformaga orqa o'rnatilgan o'rnatilgan boshqaruv qutisi
