The HOWO 15 000 litrli gidro drenaj tozalash mashinasi kukunli va granulali materiallarni tashish uchun mo'ljallangan ixtisoslashgan operatsion transport vositasidir. 310 ot kuchiga ega Sinotruk MC07.31-60 dvigateli va 9 pog'onali transmissiya bilan jihozlangan u ajoyib quvvatni taqdim etadi. Uning yuqori korpusi 15 kubometrli silindrsimon bakga ega bo'lib, tsement va uchuvchi kul kabi kukunli va granulali materiallarni samarali tashish imkonini beradi. U ham salbiy bosimli so'rish, ham musbat bosimli chiqarish xususiyatiga ega. Bakning yuqorisida va orqa qismida joylashgan so'rish moslamasi so'rish klapani tomonidan boshqariladi va tez so'rish uchun tez ulagich orqali so'rish shlangiga ulanadi. Bakning orqa qismida joylashgan chiqarish moslamasi toza va samarali chiqarish uchun chiqarish klapani tomonidan boshqariladi. Transport vositasi shuningdek, materialning sofligini ta'minlaydigan iflosliklarni ushlab turadigan filtr qoplari bilan yuqori samarali filtrlash tizimiga ega. Orqa operatsion tizim oson ishlash uchun bir nechta funksiyali boshqaruv tugmalarini birlashtiradi.

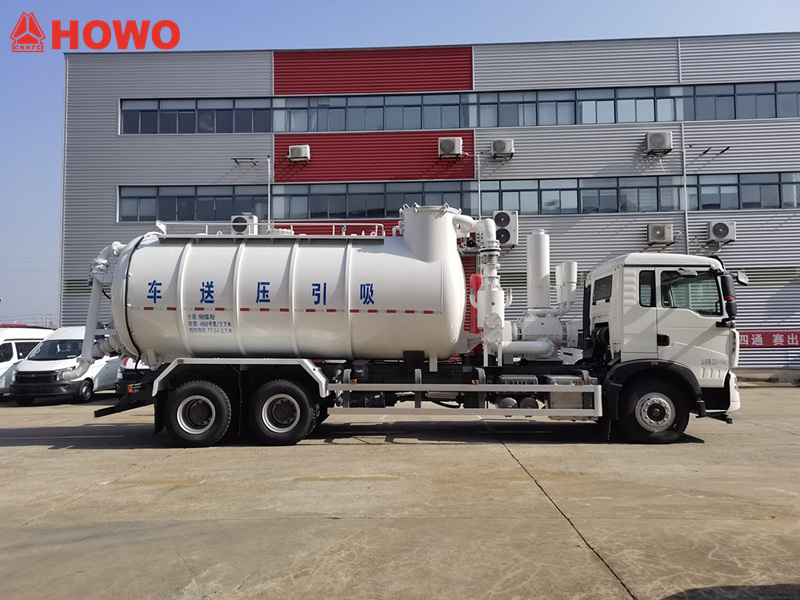

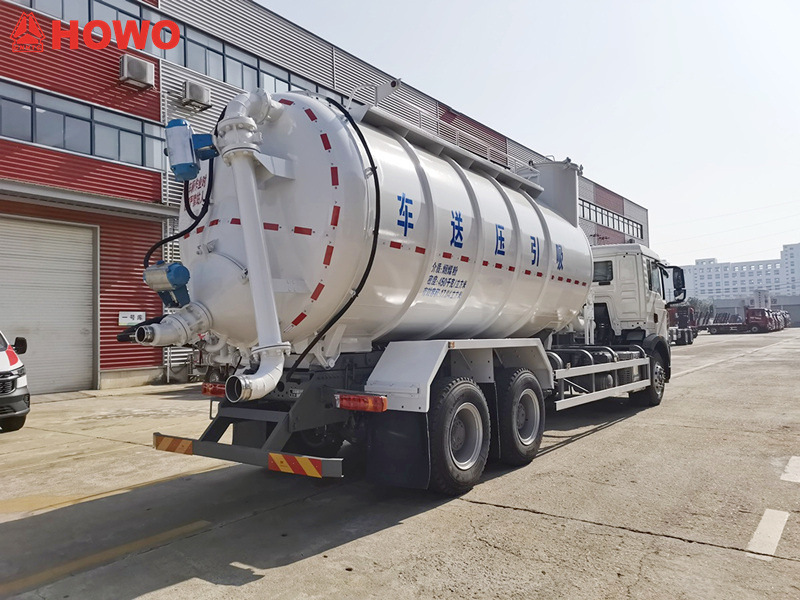

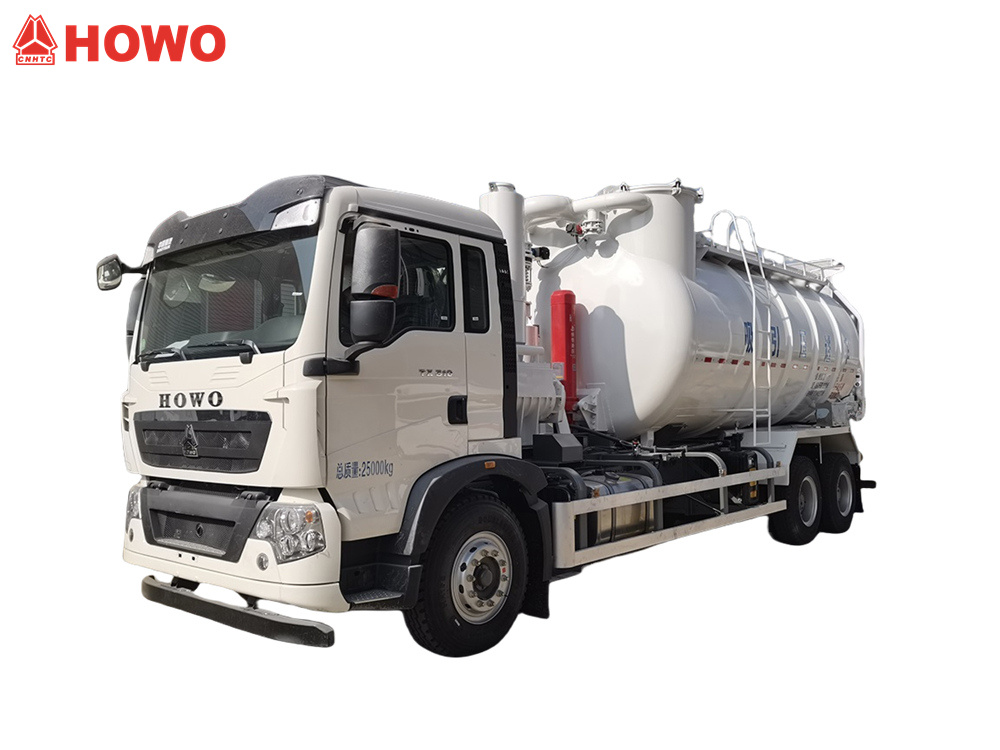

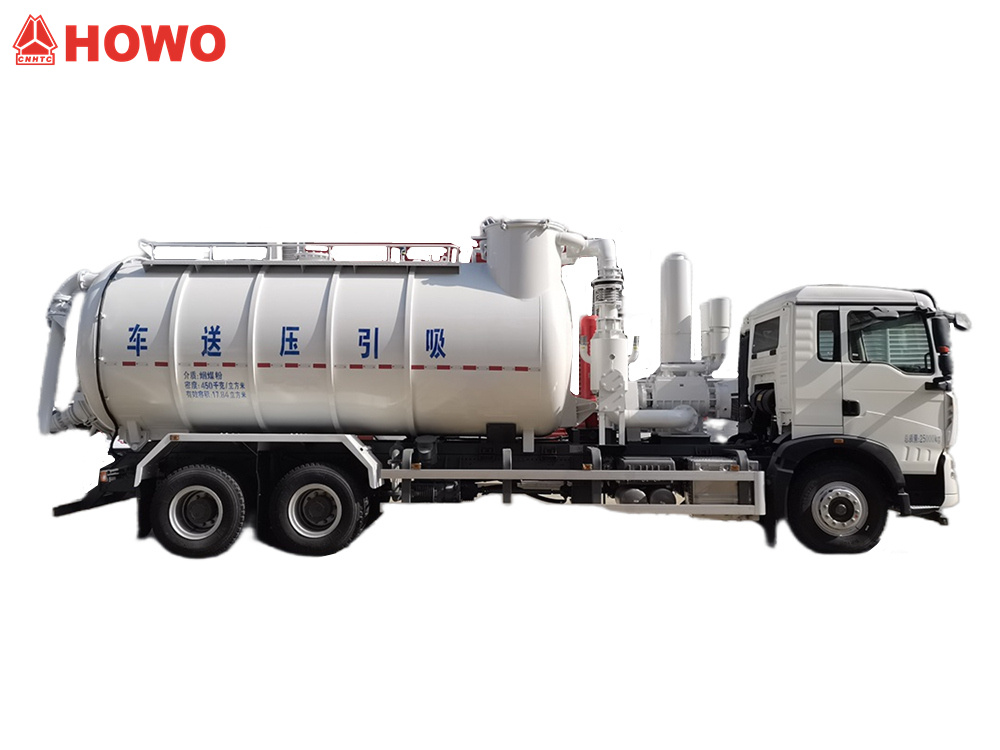

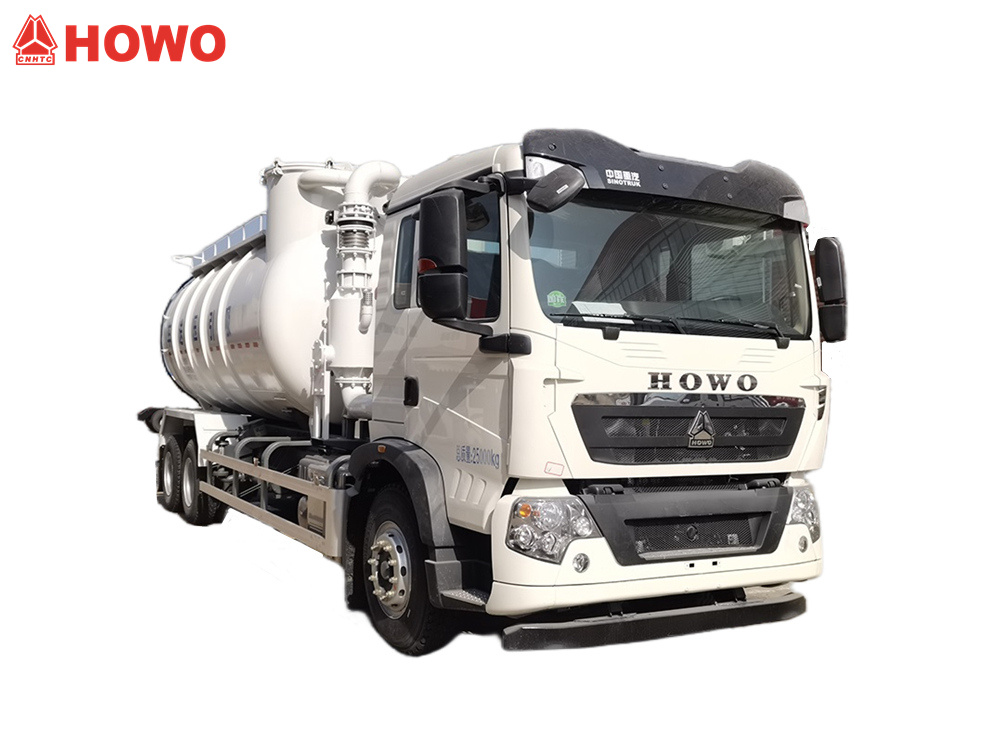

*HOWO 6x4 15000L quruq vakuumli assimilyatsiya yuk mashinasi

Kanalizatsiya vakuumiBosim o'tkazish Yuk mashinasi*

Fabrikamız yuk mashinalari sohasida professional ishlab chiqaruvchi,
barcha mahsulotlar yangi va yuqori sifatli ekanligiga kafolat beradi.

»Ⅰ.Mahsulot ta'rifi va kirish:

Ishlab chiqaruvchi:CS TRUCKS GROUP CHEKLANGAN

So'rish va bosimli konveyer yuk mashinalari, shuningdek, so'rish va tushirish yuk mashinalari sifatida ham tanilgan, metallurgiya, kimyo muhandisligi, energetika, qurilish materiallari, ko'mir, konchilik va port transporti kabi sohalarda foydalanish uchun mos keladi. Ular turli ish sharoitlarida yuzga yaqin chang va kukunsimon materiallarni yig'ish, tashish va tashish uchun ishlatiladi. Ular temir eritish, po'lat eritish, sinterlash, kokslash, xom ashyo, eritish desikonizatsiyasi, alyuminiy kukuni, tsement, mineral kukun, ohaktosh changi va aralash chang kabi changsimon materiallarni tashishi mumkin.

» Ⅱ.HOWO 15CBM quruq vakuumli assimilyatsiya uchun mahsulot parametrlariyuk mashinasi:

» Ⅲ.MahsulotAsosiy strukturaviy komponentlar

1. Transport baklarini yig'ish

Transport bakining yig'indisi yuklash bakining korpusidan va unga o'rnatilgan so'rish va tushirish moslamalaridan iborat.



• Yuklash bakining korpusi uchlari muhrlangan silindrsimon idishdir. Bakning pastki qismiga, asosan kukunli va donador materiallarni yuklash uchun "to'g'ri" suyuqlik moslamasi o'rnatilgan. Bak korpusiga tashqi narvon payvandlanadi va yuqori qismga yo'lak, ko'tarish teshiklari, kuzatuv teshiklari va material sathini o'lchagich payvandlanadi.



• So'rish moslamasi yuklash bakining orqa uchi ustida o'rnatilgan. U so'rish klapani tomonidan boshqariladi va tezkor ulagich orqali joyidagi so'rish shlangiga ulanadi.

2. Filtrlash tizimi

• Material dastlabki ajratish va yuklash idishida cho'ktirish uchun idish korpusi ichidagi siklonik burilish orqali o'tadi. Keyin u ikkilamchi filtrlash uchun filtr kamerasidan o'tadi. Ushbu ikki bosqichli filtrlash oxirgi chiqindi havoning ekologik standartlarga javob berishini ta'minlaydi.



• Filtr kamerasida qolgan chang pastki kanal orqali chiqariladi va yuklash idishi ko'tarilganda, musbat bosim yordamida yuklash idishining orqa qismidagi chiqarish porti orqali chiqariladi.



• Xaltalarda to'plangan chang yuqori bosimli teskari suv bilan tozalash, ixtiyoriy avtomatik salbiy bosimli havo ta'minoti yordamida olib tashlanadi. Eslatma: Inert gaz himoyasini talab qiladigan materiallarni yuklashda bort havo kompressori va avtomatik salbiy bosimli sumkalash taqiqlanadi (tashqi azot manbai bilan qo'lda sumkalash mumkin). Faqat maydalangan azot manbaidan foydalanish mumkin.

3. Havo quvurlari tizimi

• Havo quvurlari tizimi asosan musbat bosimli tushirish uchun siqilgan havo bilan ta'minlaydi. Siqilgan havo bortdagi havo kompressoridan yoki tashqi havo manbasidan keladi.



• Havo quvurlari tizimi asosan asosiy havo liniyasi va tarqatish havo liniyasidan iborat. Havo liniyasi yer usti havo manbaiga ulanish uchun tashqi havo manbasini tez ulash (DN50 erkak uchi) bilan jihozlangan.

4. O'z-o'zini tashlab yuborish mexanizmi

Yuklash bakining orqa tomoniga o'z-o'zini tushirish mexanizmi o'rnatilgan. O'z-o'zini tushirish mexanizmi musbat bosim ostida tushirish uchun tushirish porti (DN125 klapani, DN100 erkak uchi) bilan jihozlangan.



5. Quvvat bloki

So'rish va bosim o'tkazuvchi transport vositasi uchta quvvat bloki bilan jihozlangan. Salbiy bosimli so'rish vakuum nasosi bilan ishlaydi; musbat bosimli pnevmatik tushirish bort havo kompressori yoki tashqi yer usti havo manbai bilan ishlaydi; gidravlik ko'targich gidravlik moy nasosi bilan ishlaydi.

6. Operatsion tizim

So'rish va bosimli konveyer yuk mashinasining boshqaruv tizimi dastur boshqaruvi, asboblar displeyi va markazlashtirilgan boshqaruvdan foydalanadi. Ikkita dasturlashtiriladigan va qo'lda boshqarish tizimi ixtiyoriy.

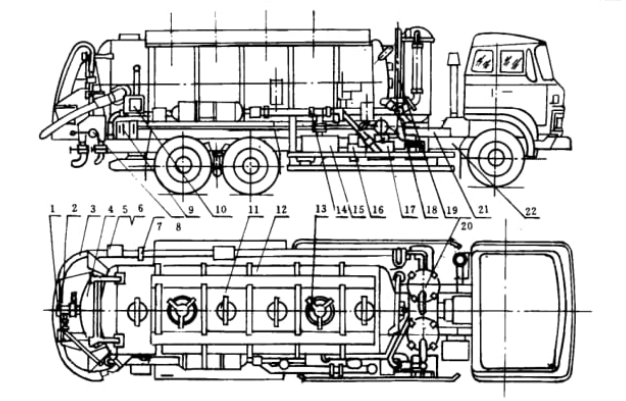

1. 14. Tashqi havo manbai ulanish porti; 2. Chiqarish chiqishi; 3. So'rish shlangi; 4. Orqa eshik; 5. Shlangni saqlash qisqichi; 6. Xavfsizlik panjarasi; 7. Himoya to'ri; 8. Orqa ko'p yo'nalishli klapan; 9. Boshqaruv qutisi; 10. Elektr boshqaruv shkafi; 11. Tekshirish porti; 12. Bak korpusi; 13. To'ldirish kirish joyi; 15. Vakuum nasosi; 16. Tezlikni oshiruvchi/vites qutisi; 17. Havo kompressori; 18. Old ko'p yo'nalishli klapan; 19. Ko'taruvchi silindr; 20. Ikkilamchi filtr; 21. Qo'shimcha ramka;22. Avtomobil shassisi

»Ⅳ. Ish printsipi

HOWO assimilyatsiya va bosimli konveyer yuk mashinalari ikkita asosiy funktsiyaga ega: manfiy bosimli assimilyatsiya va musbat bosimli tushirish.

Salbiy bosimli so'rish funktsiyasi yuk mashinasidagi bakda salbiy bosim hosil qilish uchun vakuum nasosidan foydalanadi, keyin u tashiladigan materialni bakga tortadi. Musbat bosimli tushirish funktsiyasi bakni bosimlash uchun bortdagi havo kompressoridan yoki tashqi havo manbasidan foydalanadi. Bak ichidagi suyuqlik tuzilishi va gidravlik ko'tarish silindri orqali material belgilangan balandlikdagi silosga bosim bilan o'tkaziladi.







»Ⅴ.Qanday ishlaydi



● Salbiy bosimli materialni so'rib olish

Ushbu tizim temir qazish, po'lat qazish, sinterlash, kokslash, eritish, desikonizatsiya, desulfurizatsiya, defosforizatsiya va konvertor changini tozalashdan changli materiallarni zavod ichida uzatishni amalga oshiradi. Avtomobil ozuqa silosiga yetib kelganida, avtomobilning vakuumli so'rish tizimi ishga tushiriladi va material yer usti ozuqa tizimi orqali avtomobilning bort bakiga so'riladi.



● Musbat bosimli pnevmatik zaryadsizlantirish

Avtomobil qabul qilish silosiga yetib kelganida, avtomobilning bosim chiqarish tizimi ishga tushiriladi, bu esa avtomobilning bort bakidagi materialni yer usti qabul qilish tizimi orqali qabul qilish silosiga tushiradi. So'rish, tashish va chiqarishning butun jarayoni yopiq sharoitlarda amalga oshiriladi, bu changning chiqib ketishi va tarqalishining oldini oladi, ekologik standartlarga javob beradi. Avtomobilning bosim chiqarish tizimi bortdagi siqilgan havodan foydalanadi.

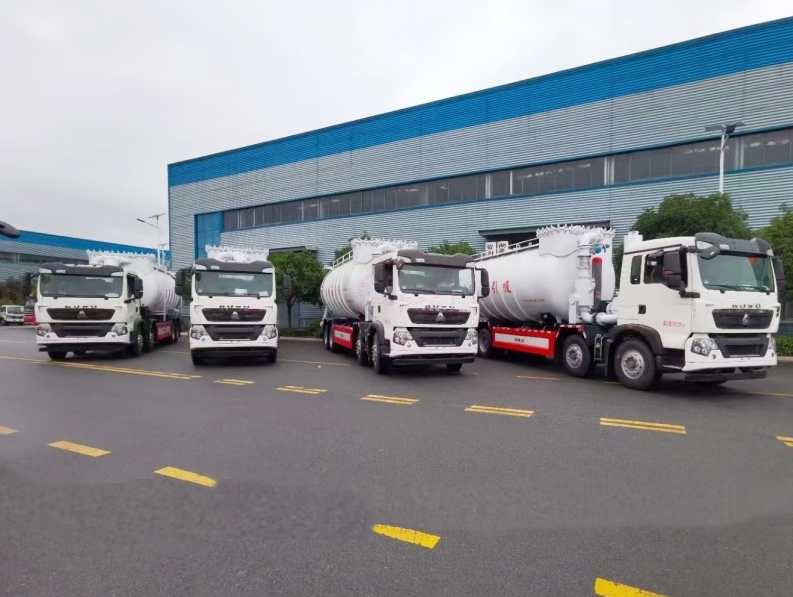

» Ⅵ.Ommaviy jo'natish
