The HOWO TX quruq vakuumli yuk mashinasi kukunli va donador materiallarni tashish uchun mo'ljallangan ko'p qirrali transport vositasidir. 350 ot kuchiga ega Sinotruk MC07H dvigateli va HW15710L transmissiyasi bilan jihozlangan yuk mashinasining umumiy bak hajmi 25 kubometrni tashkil etadi va kubometr uchun 0,48 tonna zichlikdagi uchuvchi kulni tashiydi. Yuk mashinasi bak, vakuum nasosi, havo kompressori, ko'tarish silindri, filtrlash tizimi, gidravlik autriggerlar, so'rish va tushirish quvurlari va boshqa ixtisoslashtirilgan uskunalar bilan jihozlangan.

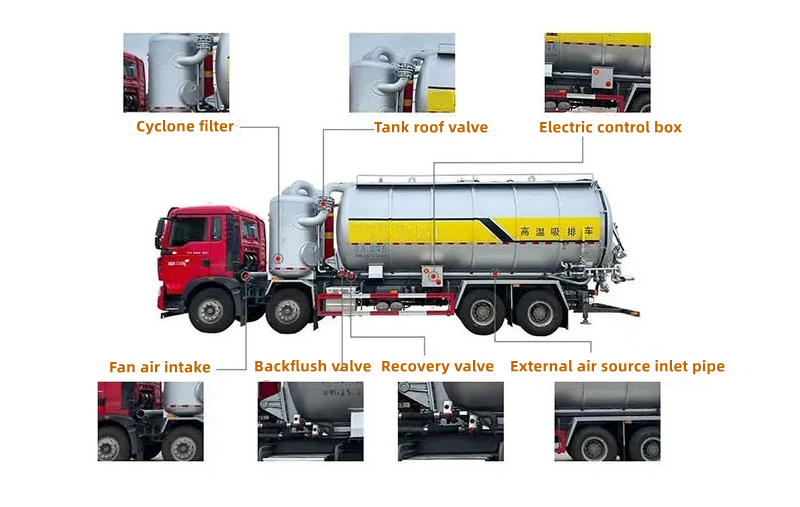

U samarali material tashish uchun vakuum nasosidan manfiy bosim so'rish va vintli kompressordan musbat bosim chiqarishdan foydalanadigan ikki rejimli vakuumli so'rish va bosim chiqarish tizimidan foydalanadi. Yuk mashinasining yuqori korpusi ko'p qatlamli qop filtri va siklon ajratgichdan iborat ikki tomonlama filtrlash tizimiga ega bo'lib, changni tozalash samaradorligini 99,9% ga yetkazadi. Orqa tomondagi elektron boshqaruv bloki operatsiyalarni boshqaradi va bosim o'lchagichi va takometrni kuzatib boradi. U tsement va uchuvchi kul kabi kukunli materiallarni tashish, shuningdek, sanoat chiqindilarini yig'ish uchun mos keladi.

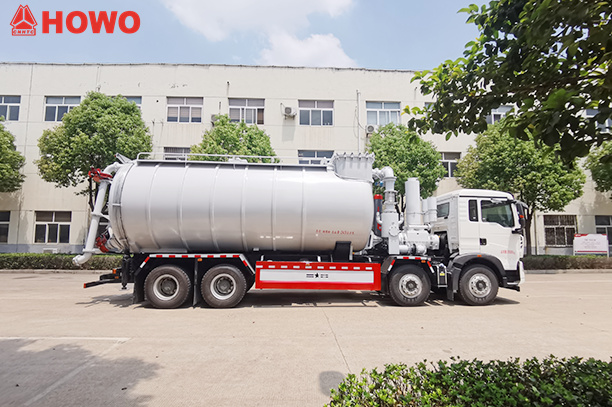

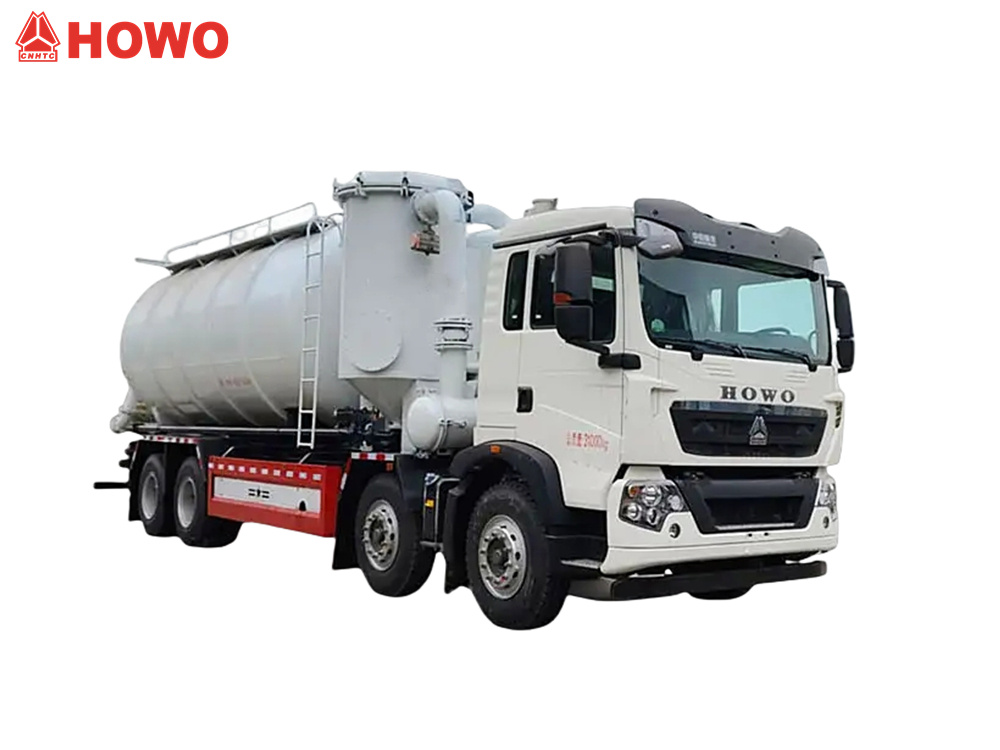

*HOWO 8x4 25000L quruq vakuumli assimilyatsiya yuk mashinasi

Kanalizatsiya vakuumiBosim o'tkazish Yuk mashinasi*

Fabrikamız yuk mashinalari sohasida professional ishlab chiqaruvchi,
barcha mahsulotlar yangi va yuqori sifatli ekanligiga kafolat beradi.

»Ⅰ.Mahsulot ta'rifi va kirish:

Ishlab chiqaruvchi:CS TRUCKS GROUP CHEKLANGAN

So'rish va bosimli konveyer yuk mashinalari, shuningdek, so'rish va tushirish yuk mashinalari sifatida ham tanilgan, metallurgiya, kimyo muhandisligi, energetika, qurilish materiallari, ko'mir, konchilik va port transporti kabi sohalarda foydalanish uchun mos keladi. Ular turli ish sharoitlarida yuzga yaqin chang va kukunsimon materiallarni yig'ish, tashish va tashish uchun ishlatiladi. Ular temir eritish, po'lat eritish, sinterlash, kokslash, xom ashyo, eritish desikonizatsiyasi, alyuminiy kukuni, tsement, mineral kukun, ohaktosh changi va aralash chang kabi changsimon materiallarni tashishi mumkin.

» Ⅱ.HOWO 25CBM quruq vakuumli assimilyatsiya uchun mahsulot parametrlariyuk mashinasi:

» Ⅲ.MahsulotTafsilotlar

Shassi konfiguratsiyasi

1. Asosiy shassi: HOWO TX350 8 dan o'zgartirilgan×4 ta og'ir yuk mashinasi shassisi



2. G'ildirak bazasi: 1800 mm, 4600 mm va 1350 mm uch o'qli, ultra uzun g'ildirak bazasi dizayni



3. Quvvat bloki:

• Dvigatel: Sinotruk MC07H.35-60 dizel dvigateli

• Nominal quvvat: 350 ot kuchi/257 kVt

• Emissiyalar: 7,36 L, Evro VI emissiya standarti



4. Uzatish: HW15710L 10 pog'onali mexanik uzatmalar qutisi

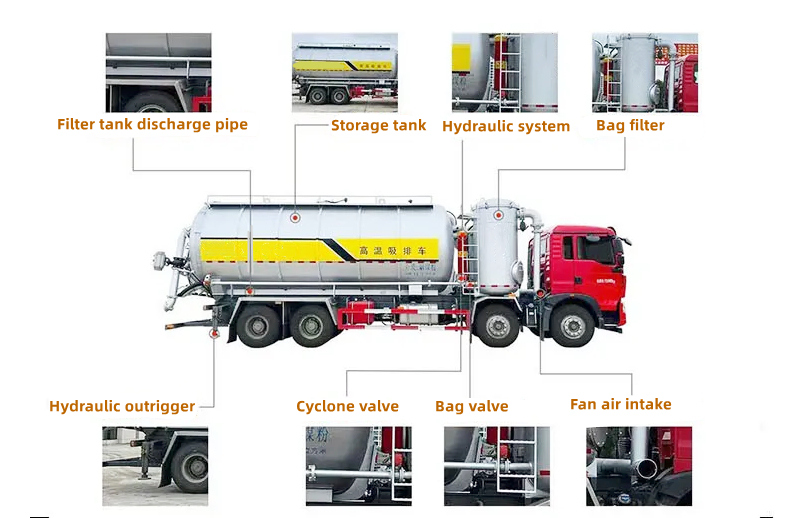

Yuqoriga o'rnatilgan tizim

1. Tank tizimi

• Samarali hajm: 25 kub metr (old vakuum so'rish kamerasi va orqa bosim chiqarish kamerasi bilan alohida dizayn)



• Ishlash rejimlari:

 Vakuumli so'rish: SK-15 vakuum pompasi tomonidan erishiladigan salbiy bosimli so'rish (maksimal vakuum -0,093 MPa)

Bosim tushirish: BDW-10/2 vintli havo kompressori tomonidan erishilgan musbat bosim tushirish (nominal bosim 0,2 MPa)

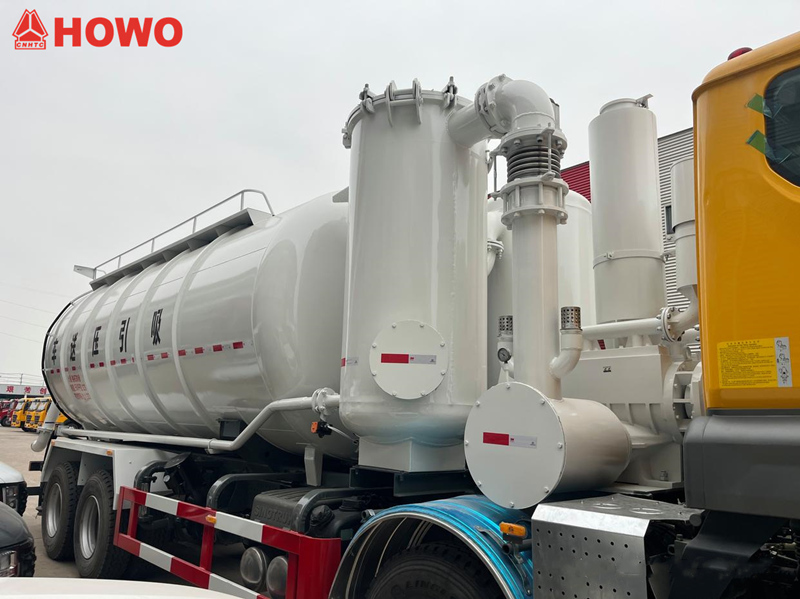

2. Filtrlash tizimi

• Sumka filtri: To'liq yuqoriga o'rnatilgan, filtrlash aniqligiga ega qoplangan sumka filtri ≥5 μm

• Orqaga yuvish: Avtomatik va qo'lda tozalash rejimlarini qo'llab-quvvatlaydigan impulsli orqaga yuvish klapani bilan jihozlangan



3. Shlangi va yordamchi tizimlar

• Shlangi amortizatorlar: To'rt nuqtali gidravlik stabilizatsiyalangan amortizatorlar

• Havo tizimi: Tashqi havo ta'minoti kirish trubkasi bilan jihozlangan

• Olib tashlash mexanizmi: Shlangi silindr bilan boshqariladigan tank ko'tarish (maksimal ko'tarish burchagi 55)°)

• Sovutish tizimi: Vakuum pompasi va havo kompressori uchun mustaqil suv sovutish aylanish tizimi

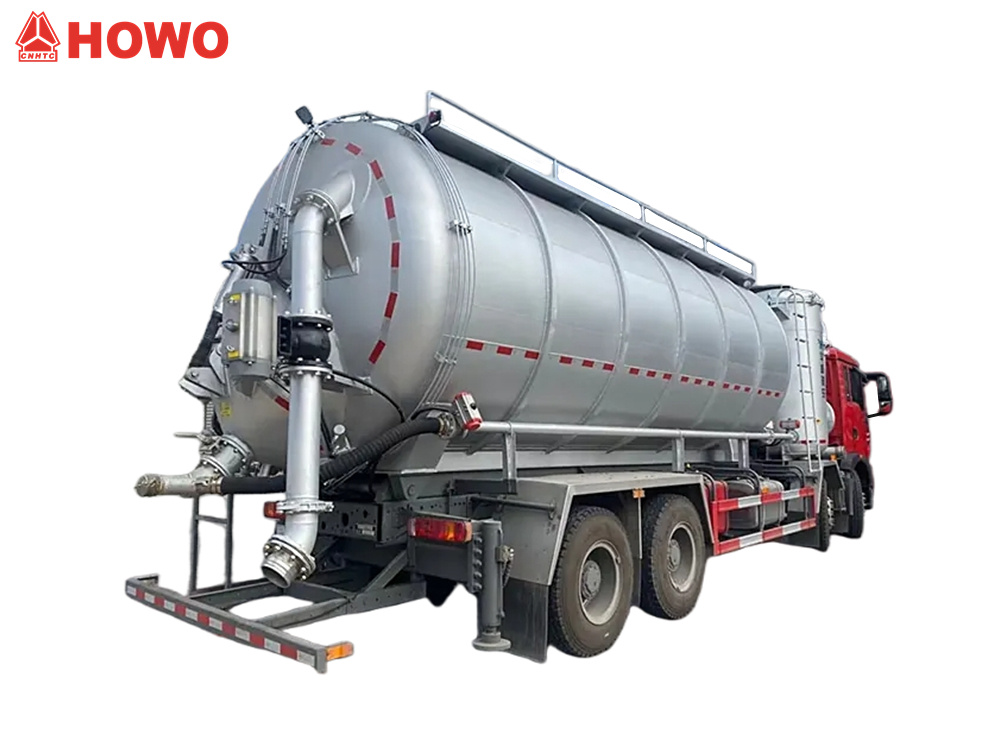

4. Quvur tizimi

So'rish va tushirish quvurlari: DN150 aşınmaya bardoshli rezina shlangli so'rish trubkasi (uzunligi 6 m, tez ulagich bilan); N100 uglerod po'latdan yasalgan qattiq quvur (kapalak klapanli boshqaruv bilan) chiqarish trubkasi



Xavfsizlik moslamalari: Haddan tashqari bosimni pasaytiradigan klapan, vakuumli avtomatik o'chirgich

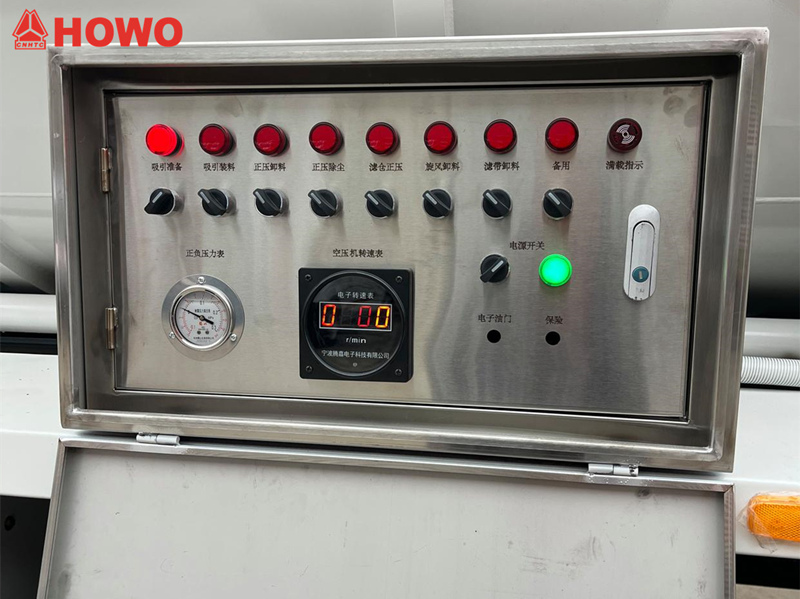

5. Elektron boshqaruv tizimi

HOWO 8×4 ta 25 kubometrli so'rish va bosim konveyeri aniq operatsion boshqaruv uchun bir nechta funksiya tugmalari va displey asboblarini birlashtirgan aqlli elektron boshqaruv paneli bilan jihozlangan.



1. Funktsiya tugmasi maydoni: So'rishga tayyorlash, So'rish yuklanishi, Musbat bosim chiqarish, Musbat bosim changni tozalash, Filtr kamerasining musbat bosimi, Siklon chiqarish, Filtr kamarini chiqarish, Kutish tugmasi, Elektron gaz kelebeği



2. Holat indikatori maydoni: To'liq yuk ko'rsatkichi





3. Asboblarni namoyish qilish maydoni: Ijobiy va salbiy bosim o'lchagichlari, Kompressor takometri

»Ⅳ. Ish printsipi

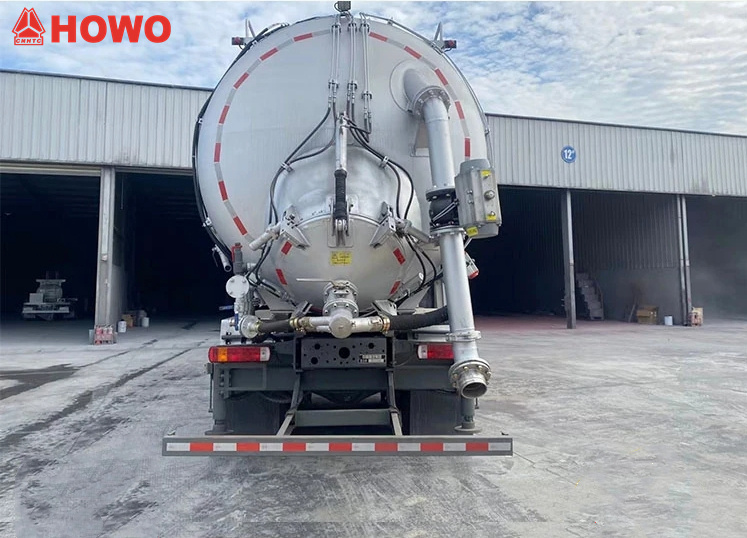

Avtomobil vakuum nasosidan foydalanib, chang va donador materiallarni bakga vakuum bilan mahkam tortib olish uchun salbiy bosim hosil qiladi. Changni tozalash va filtrlash tizimi ikkilamchi ifloslantiruvchi moddalarning aralash havo oqimini ajratib, olib tashlaydi. Bak ko'tarilgandan so'ng, havo kompressori chiqarish paytida musbat bosim hosil qiladi va ikkilamchi ifloslantiruvchi moddalarni yopiq, yuqori bosimli chiqarish usuli orqali maxsus saqlash idishiga chiqaradi. Atmosfera ifloslanishining oldini olish uchun butun operatsiya yopiq holatda amalga oshiriladi. Bakning yuqori qismi muhrlangan va tirqishsiz, orqa qismini esa ochib bo'lmaydi.







»Ⅴ.Texnik jihatlar



1. Salbiy-musbat bosim kombinatsiyasi: Vakuum nasosini tez yuklash + havo kompressorini yuqori bosimli tushirishni birlashtiradi, samaradorlikni 40% ga oshiradi



2. Modulli dizayn: Filtrlash tizimi, bak va quvvat bloki texnik xizmat ko'rsatish uchun mustaqil ravishda qismlarga ajratilishi mumkin



3. Aqlli boshqaruv: PLC boshqaruv qutisi bilan jihozlangan bo'lib, u so'rish va tushirish jarayonlarining bir teginish bilan ishlashini qo'llab-quvvatlaydi







» Ⅵ.Ommaviy jo'natish
