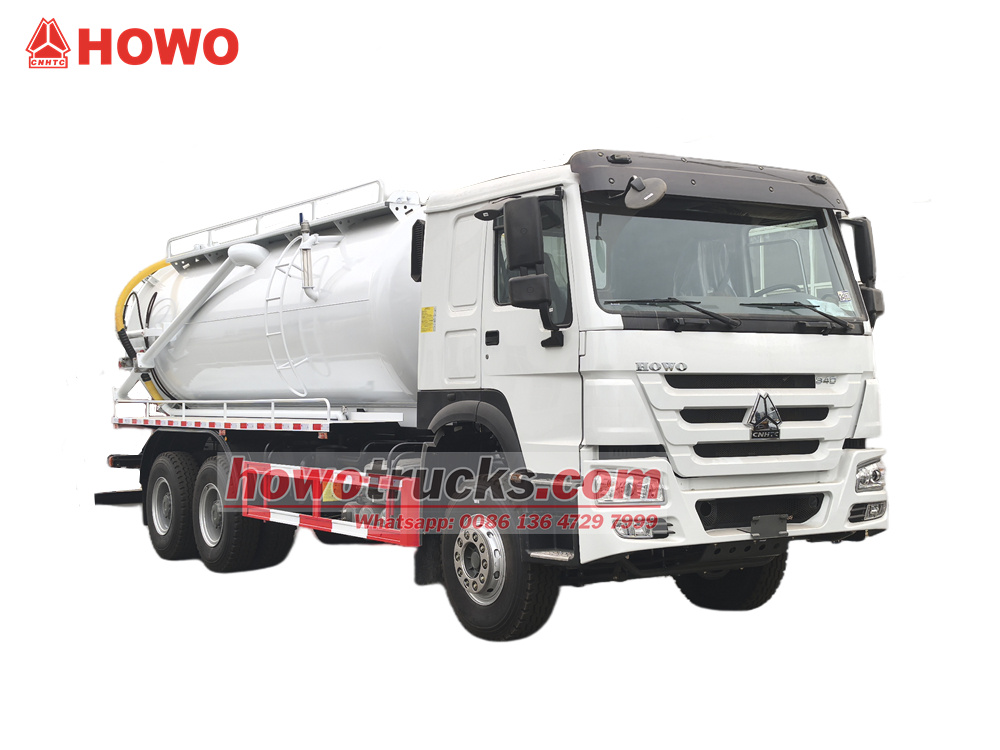

Kanalizatsiya tozalovchi HOWO sisternalari

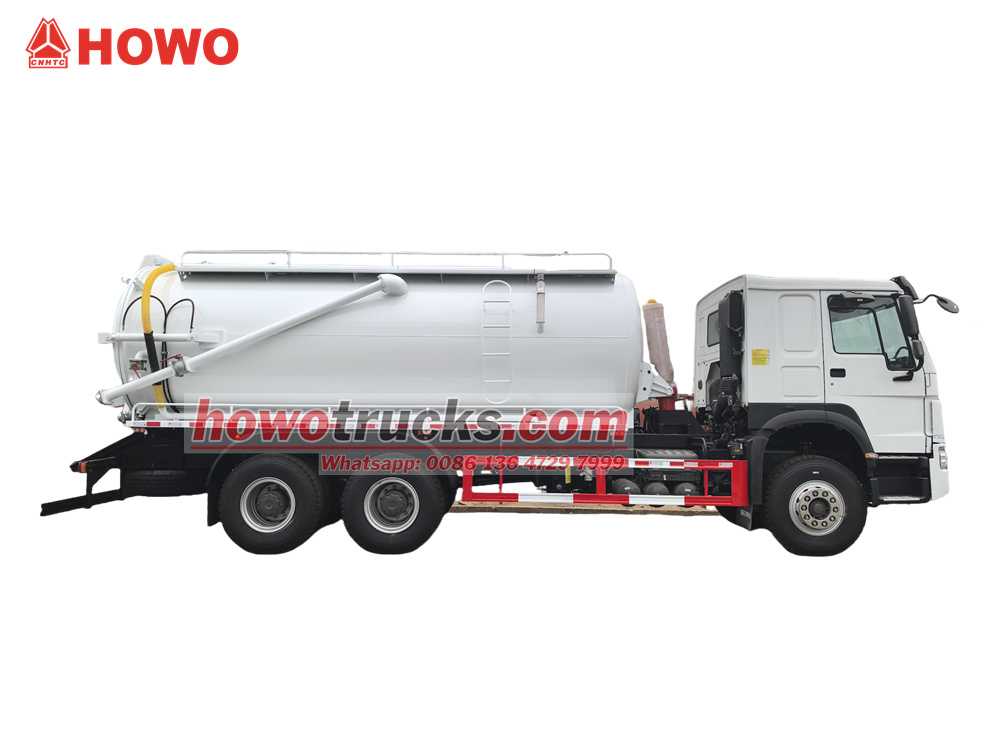

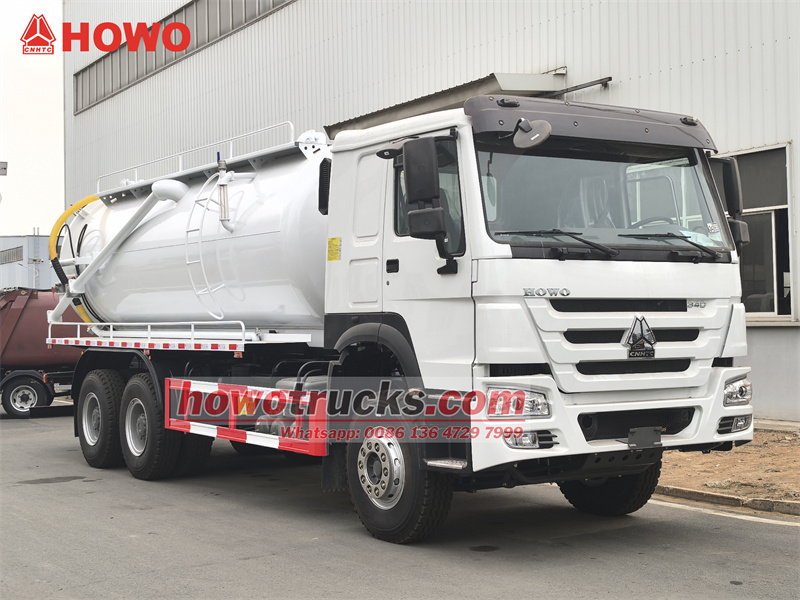

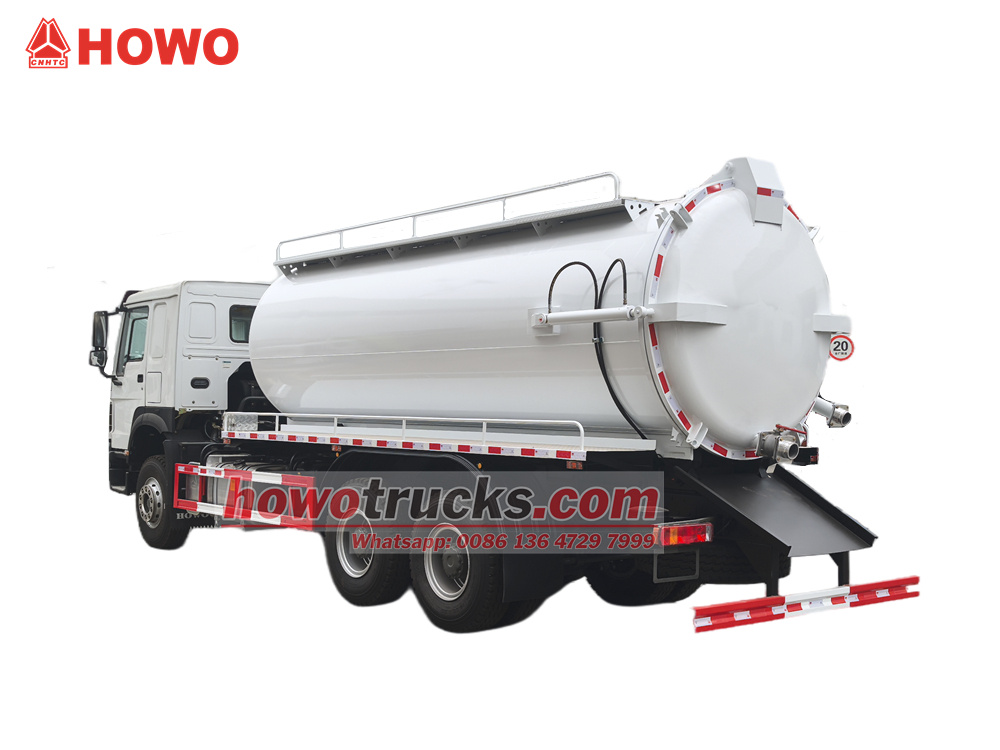

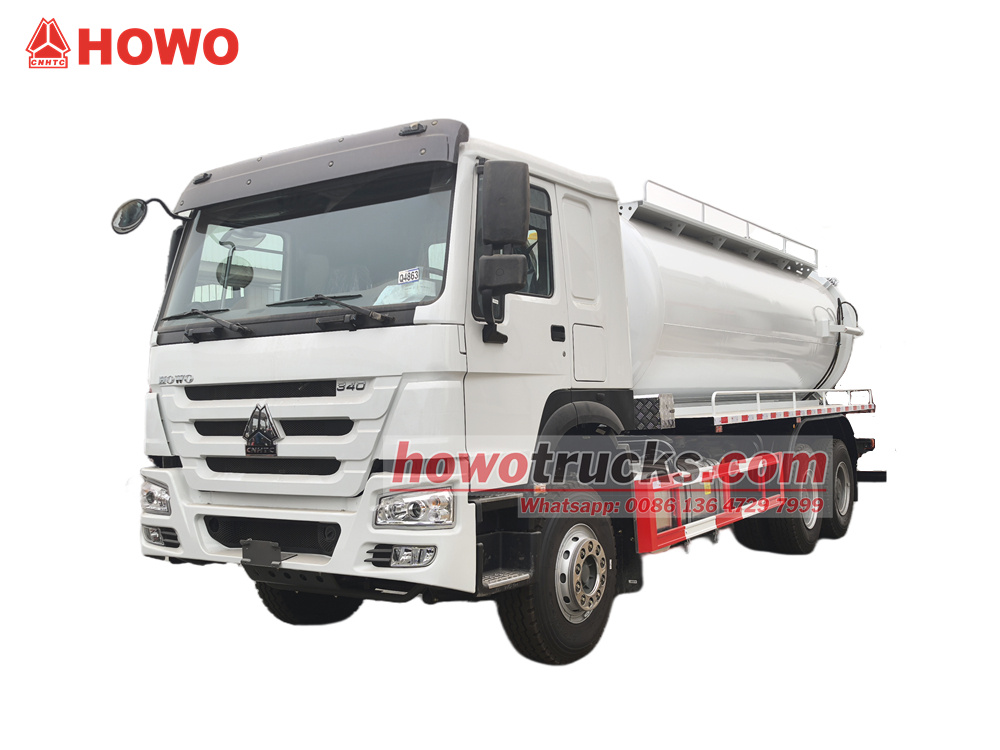

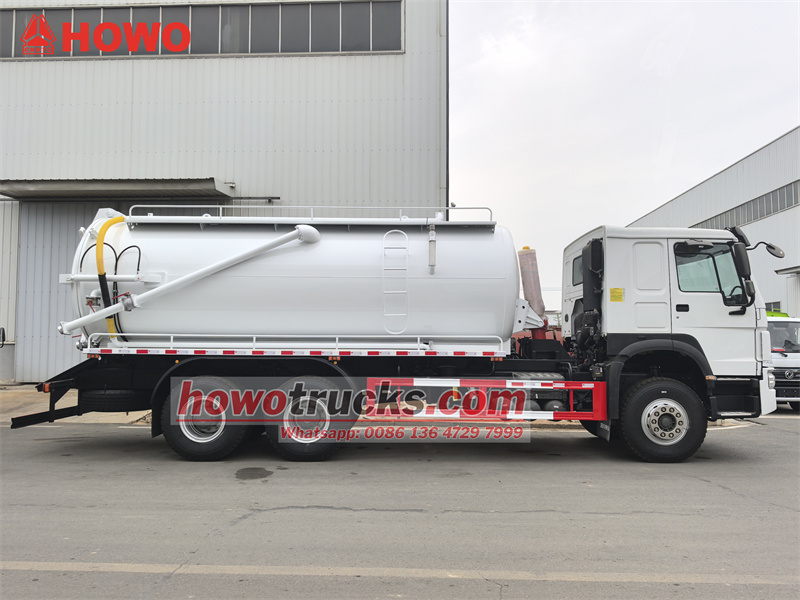

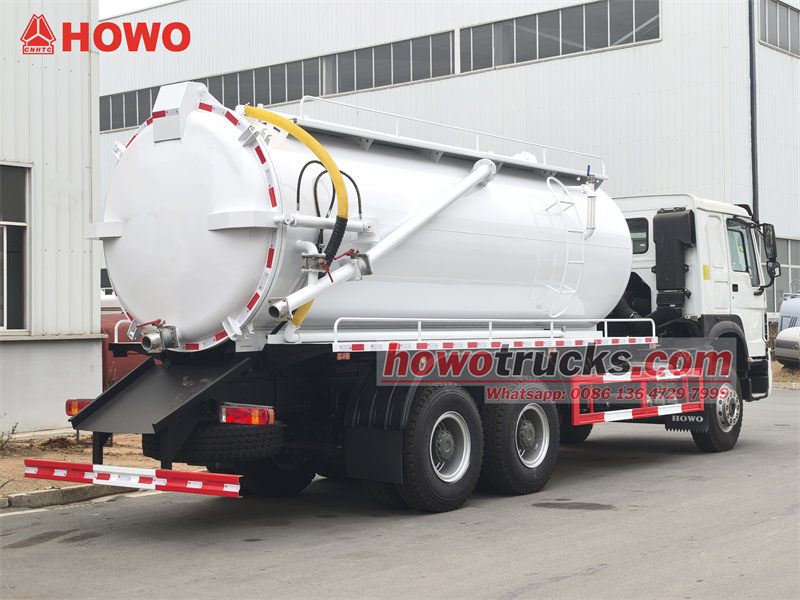

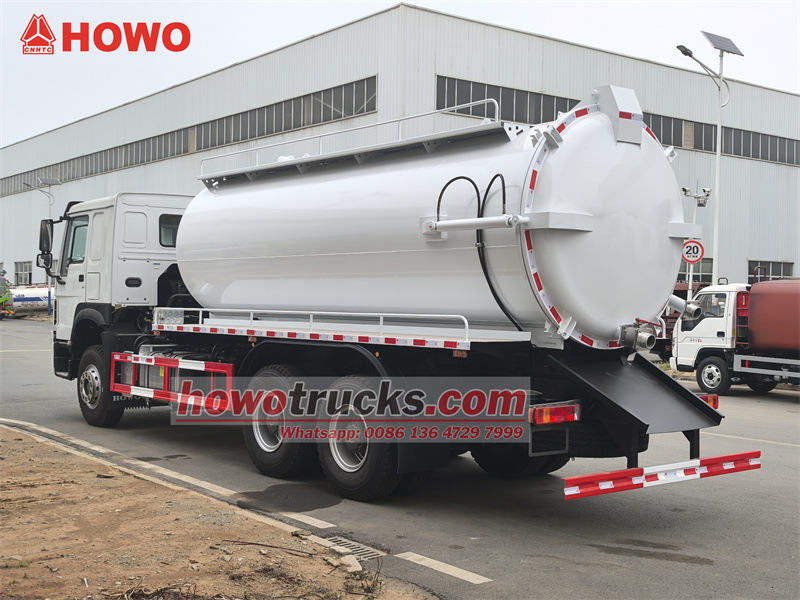

HOWO 6x4 15 kubometrlik kanalizatsiya so'ruvchi yuk mashinasi HOWO HW76 kabinasi shassisida o'zgartirilgan. 4600+1350 mm g'ildirak bazasi, Weichai WP10.340E22 dvigateli va Sinotruk HW19710 10 tezlikli vites qutisi bilan jihozlangan. Yuqori korpus 15 kubometrlik kanalizatsiya bakidan iborat bo'lib, qalinligi 5 mm bo'lgan uglerod po'lat materialdan yasalgan. Bakni ko'tarish va orqa eshikni ochish mumkin. Oqim tezligi 11000 L/min bo'lgan Jurop PN106D vakuum nasosi bilan jihozlangan. Avtomobil shuningdek, ko'rish trubkasi, narvon, orqa eshikni chiqarish klapani va haydovchi tomonida qo'lda gidravlik boshqaruv dastagi bilan jihozlangan (orqa eshikni ochish/yopish va bakni ko'tarish/tushirish uchun).
Ishlash qobiliyati :
15cbmIdish turi :
Howo HW76 cabinDrayv tizimi :
6x4,RHDG'ildirak bazasi (mm) :
4600+1350Dvigatelga xos :
340HP / WEICHAI WP10.340E22Vites qutisi :
HW19710 transmission, 10 forward and 2 reverseOld o'q (kg) :
7000Orqa aks (kg) :
18000(2 AXLES)TheKanalizatsiya tozalovchi HOWO sisternalari suyuq va yarim qattiq chiqindilarni samarali qayta ishlash uchun mo'ljallangan ixtisoslashgan transport vositasidir. Weichai 340 ot kuchiga ega dvigateli va 10 pog'onali uzatmalar qutisi bilan jihozlangan u kuchli quvvat va murakkab yo'l sharoitlariga moslashuvchanlikni ta'minlaydi. Yuk mashinasining asosiy tuzilishi 15 kubometrli uglerodli po'latdan yasalgan bak bo'lib, u Italiyaning Jurop yuqori oqimli vakuum nasosi bilan jihozlangan bo'lib, u tezda kuchli salbiy bosim hosil qiladi va kanalizatsiya loyini, septik tank qoldiqlarini, sanoat chiqindi suvlarini va boshqa chiqindi suvlarni samarali chiqarib oladi. Bak gidravlik ko'tarishni qo'llab-quvvatlaydi va orqa eshikni tez bo'shatish uchun gidravlik ravishda ochish mumkin. Orqa eshikning chiqarish klapanini ham kanalizatsiyani chiqarish uchun ochish mumkin, bu esa ishlashni juda qulay qiladi. Uning kuchli so'rish qobiliyati, mustahkam tuzilishi va oson ishlashi uni septik tanklarni tozalash, kanalizatsiya drenajlarini tozalash, loyni so'rish va boshqa operatsiyalarda keng qo'llashga imkon beradi.

Fabrikamız yuk mashinalari sohasida professional ishlab chiqaruvchi,
barcha mahsulotlar yangi va yuqori sifatli ekanligiga kafolat beradi.
»Ⅰ.Mahsulot ta'rifi va kirish:
Ishlab chiqaruvchi:CS TRUCKS GROUP CHEKLANGAN
Mahsulot xususiyatlari
1. Tasdiqlangan quvvat bloki: Weichai dvigateli + Sinotruk uzatmasi + HOWO shassisi – barqaror ishlash va keng milliy xizmat ko'rsatish tarmog'i bilan oltin kombinatsiya.
2. Kuchli so'rish: JUROP yuqori oqimli vakuum pompasi yuqori samaradorlikni ta'minlaydi va turli xil murakkab ish sharoitlarini bardosh bera oladi.
3. Qulay tushirish: Ikki rejimli tushirish (ko'tarish qutisi + orqa eshikdan to'g'ridan-to'g'ri tushirish) turli yopishqoqlikdagi chiqindilarni qabul qiladi.
4. Katta sig'imli bak: 15 kubometrli katta sig'imli so'rish idishi katta yuk ko'tarish qobiliyati va yuqori ish samaradorligini ta'minlaydi.
5. Oson foydalanish: Oddiy va foydalanuvchilarga qulay foydalanish uchun yer darajasidagi qo'lda gidravlik boshqaruv dastagi bilan jihozlangan.
» Ⅱ.HOWO 15CBM vakuumli assimilyatsiya uchun mahsulot parametrlariyuk mashinasi:
| HOWO 15CBM vakuumli so'rish yuk mashinasi | |||
| Umumiy | Avtomobil brendi | CS yuk mashinalari | |
| Avtomobil modeli | CS5250GXH | ||
| Shassi brendi | HOWO | ||
| Umumiy o'lcham | 9760 x 2550 x 3540 mm | ||
| Umumiy vazn / Chegara og'irligi | 25000 kg / 11500 kg | ||
| Aks yuklari | 7000/18000 kg | ||
| Taksi | Idishning sig'imi | HOWO HW76 kabinasi, bir yarim qatorli, konditsioner, USB, yo'nalish yordami bilan | |
| Dvigatel | Yoqilg'i turi | Dizel, 6 qator ichidagi silindrlar, 4 ta zarbali, super zaryadlangan, interkulerli, suv bilan sovutilgan | |
| Brend | Veychay | ||
| Model | WP10.340E22 | ||
| Quvvat | 340 HP/ 250 kVt | ||
| Nominal tezlik | 2200 rpm | ||
| Maksimal moment | 1250N·m | ||
| Maksimal moment tezligi | 1400-1600 rpm | ||
| Ko'chish | 9.726L | ||
| Emissiya standarti | Yevro 3 | ||
| Shassi | Drayv turi | 6x4, chapga qo'lda boshqarish | |
| Yuqish | HW19710 uzatmalar qutisi, 10 ta oldinga va 2 ta teskari | ||
| G'ildirak bazasi | 4600+1350 mm | ||
| O'q soni | 3 | ||
| Shinalar xususiyatlari | 12.00R20 | ||
| Shina raqami | 10 shinalar va 1 ta zaxira shina | ||
| Maksimal tezlik | 89km/soat | ||
| Yoqilg'i baki | 400L alyuminiy qotishma yonilg'i baki | ||
| Bo'yoq | Metall bo'yoq | ||
| Ustki tuzilish | Tank | Bak hajmi | 15000 litr |
| Tank materiali | 5mm antiseptik ishlov berilgan uglerodli po'lat | ||
| Tankni ko'tarish burchagi | ≥45° | ||
| Vakuum nasosi | Changyutgich Nasos | Jurop PN106D | |
| Oqim | 660 m³/soat, 11000 L/min, 388 kub santimetr | ||
| Aylanish tezligi | 1300 rpm | ||
| Maksimal vakuumda maksimal tezlik | 2900 rpm | ||
| Changyutgich | 27.5 Hg,92% | ||
| Doimiy vakuum | 18 Hg,60% | ||
| Maksimal bosim | 1.5 bar, 21.8 psi | ||
| Maksimal yuksiz quvvat. | 18.4 ot kuchi/13.6 kVt | ||
| Og'irligi | 143 kg | ||
| So'rish boshi | DN 100 mm bilan 7 m uzunlikda | ||
| So'rish vaqti | 250 soniya | ||
| Nozullar | Bir nechta nozullar to'plami kiritilgan | ||
| Vakuum nasosi | Yuqori samarali, vakuum tezligi 93%, tez so'rish va tushirish, so'rish ko'tarish kuchi 6 m. | ||
| Orqa eshik qattiq narsalarni to'liq tushirish uchun gidravlik ravishda ochilishi mumkin. | |||
| Barcha standart aksessuarlar: lyuk, asboblar to'plami, inglizcha qo'llanma..... | |||
| Ixtiyoriy | ** Bak materiali zanglamaydigan po'latdan yasalgan bo'lishi mumkin. | ||
» Ⅲ.Mahsulot Batafsil kirish

Shassi konfiguratsiyasi
• Shassi: HOWO HW76 seriyali kabina shassisi, 4600+1350 mm g'ildirak bazasi, 6x4 haydovchi, kuchli yuk ko'tarish qobiliyati
• Dvigatel: Weichai WP10.340E22 dvigateli bilan jihozlangan. Hajmi: 10 litr, maksimal quvvat: 340 ot kuchi. Ushbu dvigatel yuqori moment, kam yoqilg'i sarfi va yuqori ishonchliligi bilan mashhur bo'lib, nasos operatsiyalari va tashish uchun yetarli quvvat beradi.
• Yuqish: Sinotruk HW19710 seriyali 10 pog'onali mexanik uzatmalar qutisidan foydalanadi. Katta birinchi vites nisbati kuchli gradatsiyaga chidamlilik, aniq belgilangan vites pog'onasi va ajoyib siljish silliqligini ta'minlaydi.

Asosiy korpus konfiguratsiyasi:
1. Kanalizatsiya so'rish idishi:
• Sig'imi: 15 kub metr uglerodli po'lat, qalinligi 5 mm bo'lgan yuqori sifatli Q235B po'latidan yasalgan. Bakning ichki qismi uning xizmat muddatini uzaytirish uchun korroziyadan himoya qiluvchi vositalar bilan ishlov berilgan.
• Strukturaviy xususiyatlar:

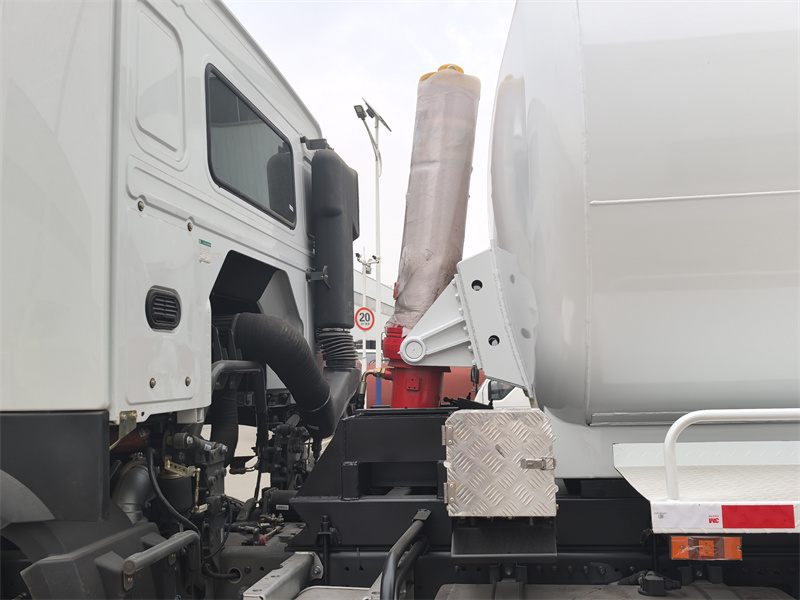

Shlangi ko'tarish tizimi: Haydovchi tomonidagi qo'lda boshqariladigan gidravlik tutqich bilan boshqariladigan gidravlik ko'tarish mexanizmi bilan jihozlangan, u bakni 45 darajaga ko'taradi va egiladi.° burchak, chiqindilarni tez bo'shatishni osonlashtiradi.
Orqa eshik: Orqa eshik ish paytida tasodifiy ochilishning oldini olish uchun xavfsizlik qulfi bilan jihozlangan gidravlik ochilish/yopilish mexanizmiga ega. Shuningdek, u oqish xavfini bartaraf etish uchun mustahkam muhrni ham ta'minlaydi.

2. Vakuum nasos tizimi:
• Vakuum nasosi: Mashhur Jurop PN106D aylanma qanotli vakuum pompasi bilan jihozlangan.
• Nasos tezligi: 11 000 litr/daqiqa. Ushbu nasos yuqori tezlikda nasoslash, yuqori vakuum (27,5 Hg, 92%), uzoq so'rish diapazoni va kuchli so'rishni ta'minlaydi, bu esa yuqori yopishqoq loy va oqava suvlarni tezda chiqarib olish imkonini beradi.
3. Foydalanish va boshqarish:

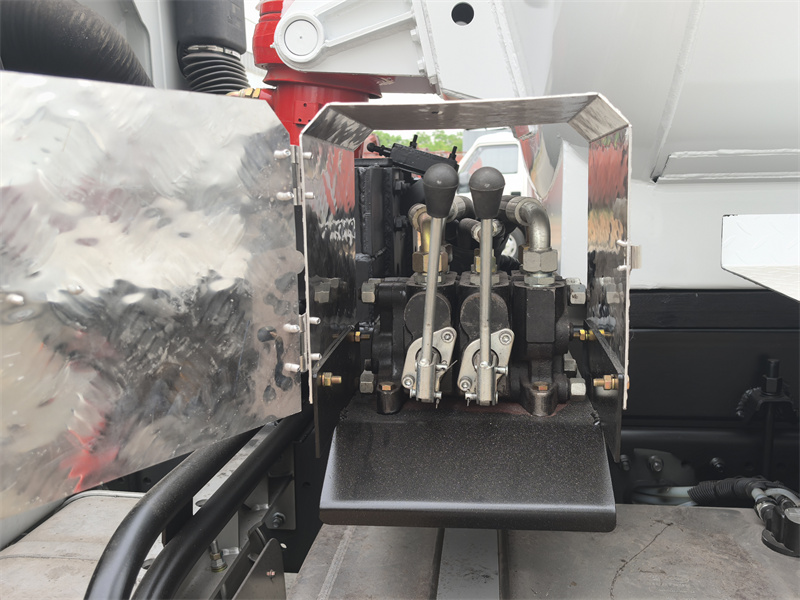

• Amaliyot: Markazlashtirilgan boshqaruv uchun kabinaning yon tomonida qo'lda boshqariladigan gidravlik joystik joylashgan. Operator bakni osongina ko'tarishi/tushirishi va orqa eshikni yerdan ochishi/yopishi mumkin, bu esa xavfsizlik, qulaylik va vaqtni tejash imkonini beradi.

4. Standart aksessuarlar:
• Kanalizatsiya shlangi: Haddan tashqari to'ldirish va vakuum pompasining so'rilib ketishining oldini olish uchun idishdagi suyuqlik darajasini kuzatish uchun ishlatiladi.
• Narvon: Operatorlarga tekshirish yoki kuzatish uchun rezervuar tomiga kirish imkonini beradi. Rezervuar tomi sirpanmaydi va yon to'siqlar bilan jihozlangan.
• Orqa eshik drenaj klapani: Yordamchi drenaj porti bo'lib xizmat qiladi, bu esa idishni ko'tarmasdan suyuqroq suyuqliklarni to'kish imkonini beradi.
• Toshib ketishga qarshi klapan: Bak to'lganda chiqindilarning teskari oqishini oldini olish uchun bakning yuqori qismiga klapan o'rnatilgan.
Kanalizatsiya assimilyatsiya mashinasining chizmasi:

Orqa eshikni oching:
Ukanalizatsiyani tushirish:


»Ⅳ. Ish printsipi
Kanalizatsiya so'rish mashinasining asosiy ish printsipi vakuum nasosining kuchli so'rishiga asoslangan. Dvigatel vakuum nasosini muhrlangan idishdan doimiy ravishda havoni tortib olishga majbur qiladi va ichkarida juda yuqori vakuum (manfiy bosim holati) hosil qiladi. Atmosfera bosimi ta'sirida tashqi kanalizatsiya va chiqindilar so'rish trubkasi orqali idishga majburan bosiladi va so'rish jarayoniga erishiladi. Ish paytida suyuqlik darajasini ko'rish oynasi orqali kuzatish mumkin. Chiqarish uchun idishning orqa eshigini to'g'ridan-to'g'ri tushirish uchun ochish yoki suyuqlikni chiqarish klapani orqali musbat bosim ostida chiqarish mumkin. Butun jarayon avtomobilning gidravlik tizimi tomonidan boshqariladi, u idishni ko'tarish va klapanni ochish/yopishni boshqaradi.
