HOWO NX beton aralashtirgich yuk mashinasining tuzilishi va ish printsipi

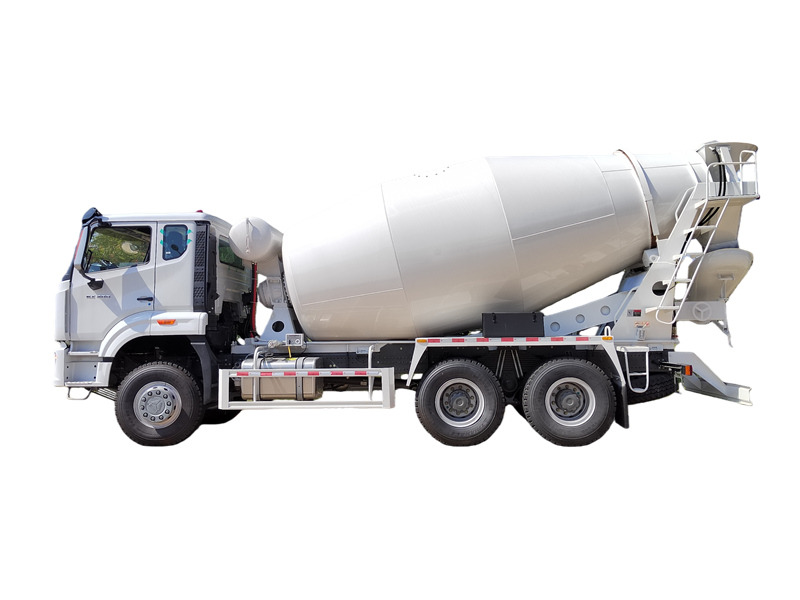

HOWO NX Beton Qorish Yuk Mashinasi HOWO NX shassisiga asoslangan bo'lib, qurilish, yo'l, ko'prik va boshqa muhandislik loyihalarida beton tashish va aralashtirish uchun mo'ljallangan maxsus transport vositasidir. Avtomobil ikkita asosiy qismdan iborat: HOWO NX shassisi va ustki tuzilish, ularni sakkizta tizimga bo'lish mumkin: shassi tizimi, gidravlik tizim, aralashtirish barabani, tushirish tizimi, tozalash tizimi, boshqaruv tizimi, rolikli tizim va to'ldirish tizimi.

Shassi	HOWO NX 6×4
Dvigatel	WP12.400, 400 ot kuchiga ega, dizel dvigatel
Mikser barabanining ovoz balandligi	8CBM
Materiallar	Marganets po'lati Q355
Oziqlantirish tezligi	≥3 m3/ daqiqa
Bo'shatish tezligi	≥2 m3/ daqiqa
Chiqarish qoldiq tezligi	≤0,5%
Suv idishining sig'imi	400 L

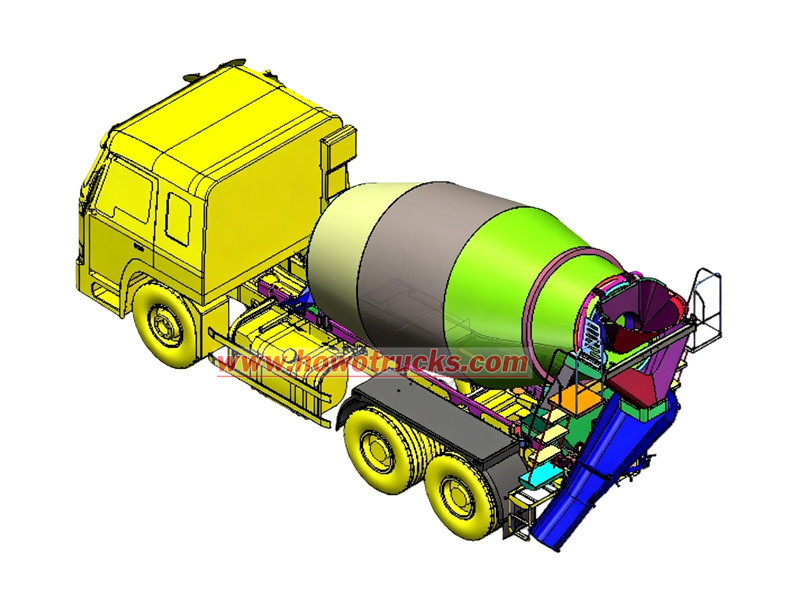

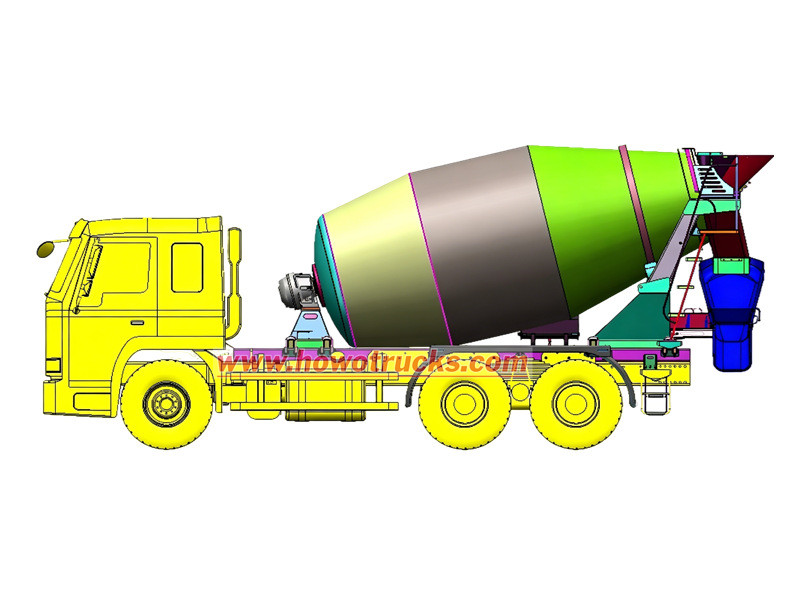

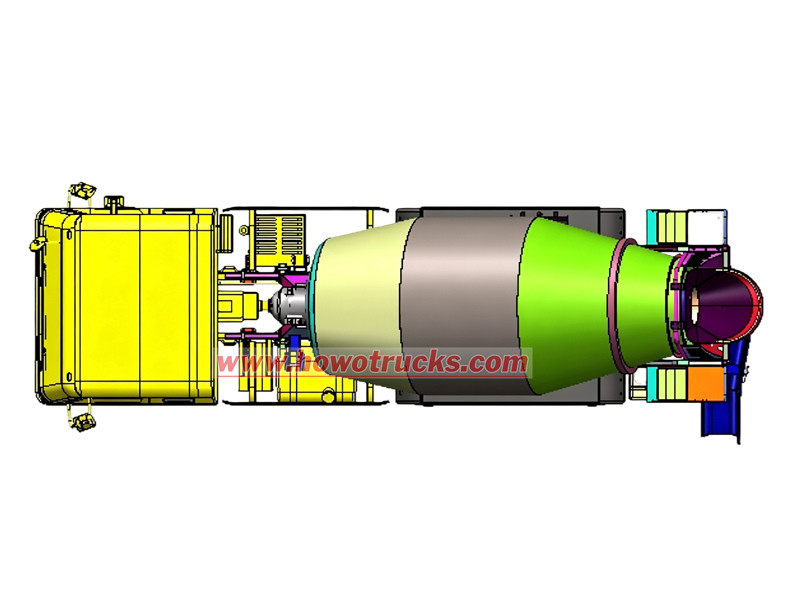

HOWO NX Transit Mikser Yuk Mashinasining Chizmasi

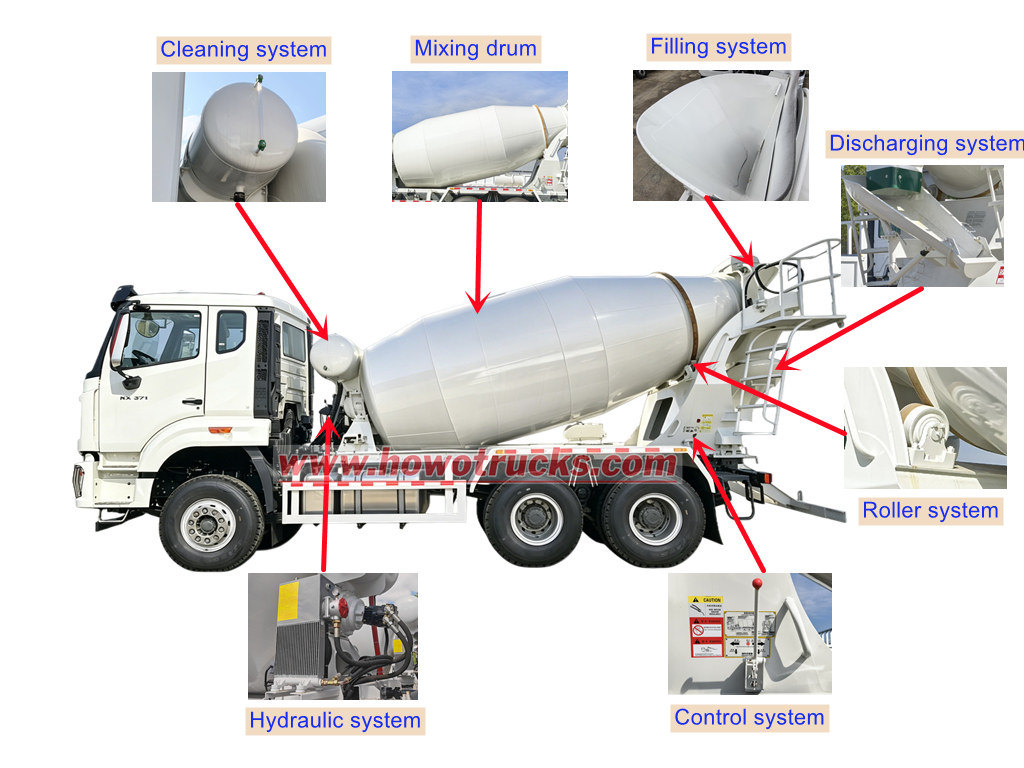

HOWO mikser yuk mashinasining har bir tizimining asosiy funktsiyalari

1. Shassi tizimi: Transport vositasining poydevorini tashkil qiladi va betonni tashish uchun javobgardir.

2. Shlangi tizim: Dvigateldan quvvat oladi, uni gidravlik energiyaga aylantiradi va keyin aralashtirish barabanini harakatga keltirish uchun gidravlik motor orqali mexanik energiya chiqaradi.

3. Aralashtirish barabani: Beton saqlash idishi bo'lib xizmat qiladi, ichki pichoqlar materialni aralashtiradi va yo'naltiradi, bu esa betonning qotishi va ajralib chiqishining oldini olish uchun juda muhimdir.

4. Chiqarish tizimi: Asosiy va yordamchi tushirish naylari va qulflash tayoqchalarini o'z ichiga oladi. Yordamchi nay osonroq tushirish uchun asosiy nay uzunligini uzaytiradi.

5. Tozalash tizimi: Pnevmatik suv ta'minotidan foydalanadi. Bosim idishi, qurol va shlanglardan bosimli suv betonning qotib qolishi va yopishib qolishiga yo'l qo'ymaslik uchun zaryadlash bunkerini, aralashtirish barabanini va tushirish trubasini tozalaydi.

6. Boshqaruv tizimi: Nazoratchi, bog'lovchi vallar, egiluvchan vallar va bog'lovchi mexanizmlardan iborat. Aralashtirish barabanining aylanish tezligi va yo'nalishini boshqarish uchun ishlatiladi.

7. Rolikli tizim: Aralashtirish barabanining orqa tomonida joylashgan va pastki ramkaga ulangan bo'lib, u asosan barabanni qo'llab-quvvatlaydi.

8. To'ldirish tizimi: Zaryadlovchi bunker va uning tayanch kronshteynidan iborat. Kronshteyn yuklash paytida betonning zarba kuchini kamaytirishga yordam beradi.

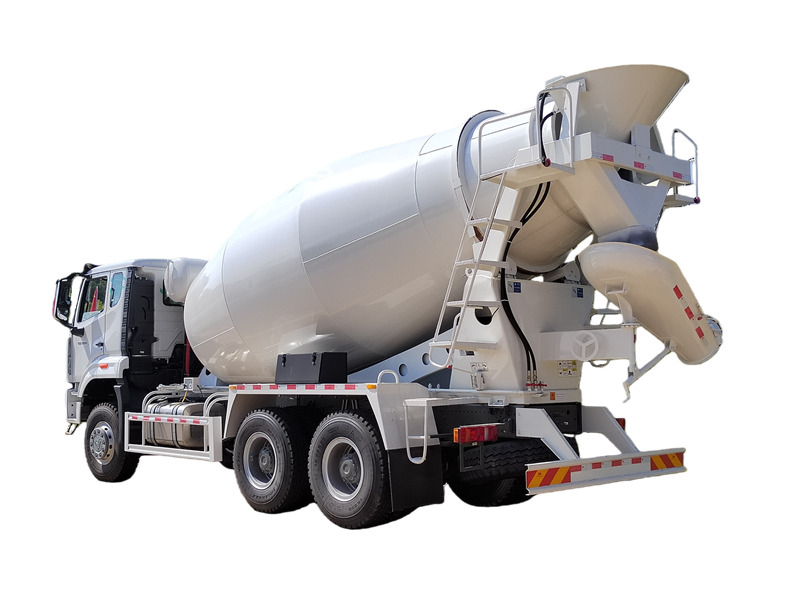

HOWO NX Transit Mikser Yuk Mashinasining Ish Prinsipi

● Aralashtirish funksiyasi: Haydash paytida PTO dvigatel quvvatini gidravlik nasos, gidravlik motor va reduktor orqali aralashtirish barabaniga uzatadi va betonning bir xilligini ta'minlash va uning ajralib chiqishini oldini olish uchun uni 1-3 rpm past tezlikda aylantiradi.

● To'ldirish funksiyasi: Yuklash paytida aralashtirish barabani 6–10 rpm yuqori tezlikda aylanadi. Beton barabanga zaryadlash tizimi orqali kiradi va spiral pichoqlar yordamida barabanning o'rta va pastki qismiga yo'naltiriladi.

● Zaryadsizlantirish funksiyasi: Bo'shatish paytida baraban teskari yo'nalishda 3–14 rpm tezlikda aylanadi. Beton pichoqlarning spiral harakati bilan baraban teshigiga qarab itariladi va chiqarish trubasi orqali chiqariladi.

● Tozalash funksiyasi: Tormoz tizimidan chiqadigan havo rezervuari suv idishini bosimga keltiradi. Keyin bosim ostida qolgan suv aralashtirish barabanining ichki qismini, yuklash portini va tushirish tizimini tozalash uchun ishlatiladi.
